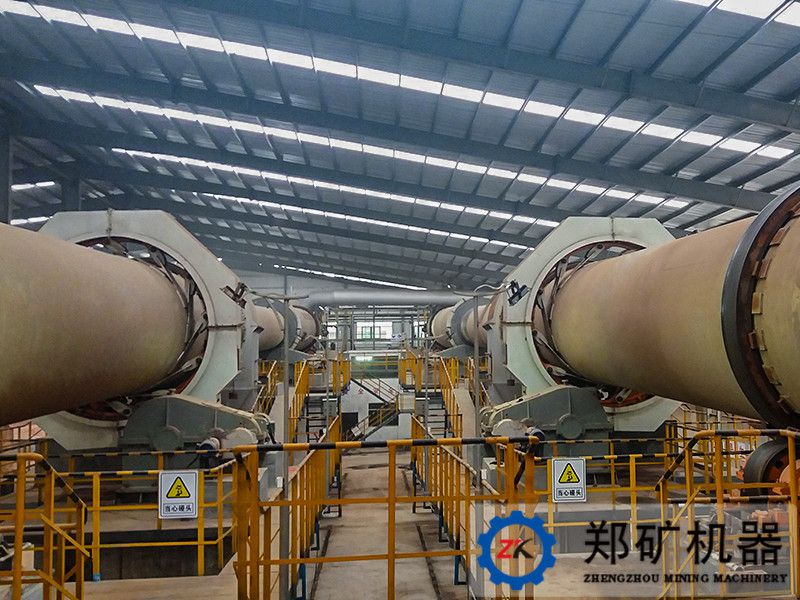

页岩陶粒生产线

页岩陶粒采用天然岩石页岩为原料，经破碎、筛分、预热和焙烧制成。其无毒、无味、抗压耐磨、耐腐蚀，并具有良好的吸附性能和强度，其材质轻、抗压、保温、防冻、防震、无辐射的优点，适合做建筑节能材料，也用于各类水质的净化处理和花卉盆景的无土栽培。郑矿机器经过多年研究开发出适合陶粒生成线使用的节能、环保设备，为建设新型环保节能型陶粒开辟一条新的工艺路线。

产能：5-60万(m³/a)

煅烧温度：1100-1200℃

主要设备：颚式破碎机、单筒回转窑、单筒冷却机、空气冷却器、袋式收尘器、风机、回转筛

在线咨询在线留言 156 1765 6612 (微信同号)

突出优势

1、实验分析：公司中试实验线可进行各种污泥陶粒的原料分析、配方设计、制样、焙烧、小试、中试；

2、节约环保：节约土地，变废为宝，同时固化重金属，避免环境污染；

3、工艺设备先进：从总体项目规划到详细的工艺配方、工艺设计、装备设计及制造、工程安装、调试等提供完整的全产业链服务，具备完整的固危废处理系统解决方案。

工艺流程

进厂的大块页岩卸入料仓，经仓下的板式喂料机送到颚式破碎机破碎后，被皮带输送机送到回转筛筛分装置，分为大颗粒、合格颗粒和碎颗粒。大颗粒返回破碎机重新破碎，碎颗粒堆存，合格的颗粒送到堆棚储存使用。粒度合格的页岩被铲车送到料仓，仓下设置皮带秤，页岩计量后由皮带输送机送入单筒回转窑进行煅烧。页岩在回转窑内经过预热和焙烧，烧制成陶粒。然后高温的陶粒落入冷却机冷却后，再由回转筛分成不同粒度的成品，各自存放在堆场存放，装袋后发货。冷却机内冷却陶粒的自然空气被加热后进入到回转窑内辅助燃烧，可以节省燃料。燃料经多通道燃烧器被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后，进入袋收尘器净化排空。

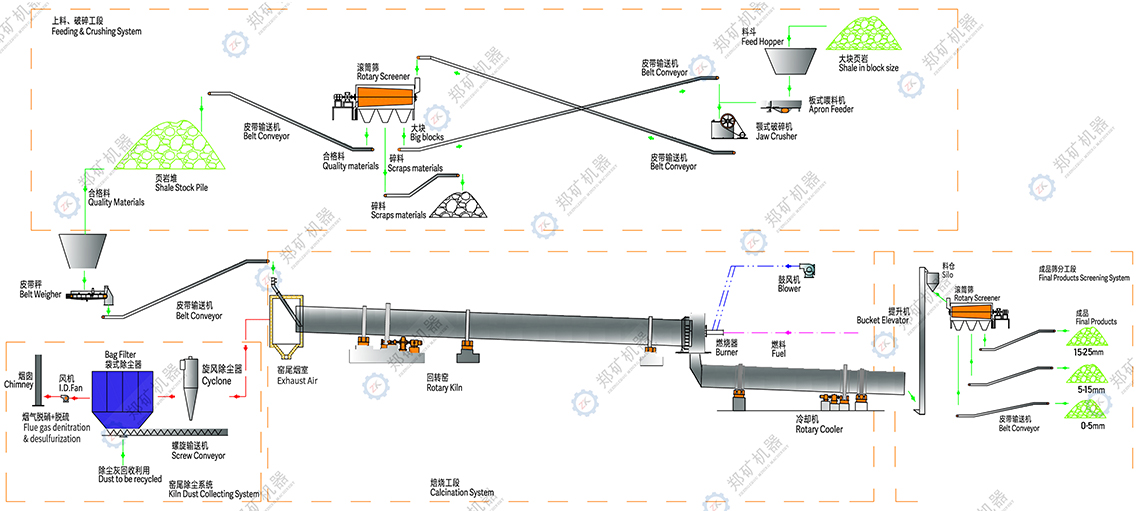

页岩陶粒生产线工艺流程图

备注：如想了解详细生产工艺流程（或：获取高清流程图），请在线咨询或联系我们：156 1765 6612（同微信号）！

技术参数

序号	规格（m）		生产能力		斜度（%）	筒体转速（r/min）	减速机	电动机
序号	规格（m）		时产量（m3/h）	年产量(万m3/a)	斜度（%）	筒体转速（r/min）	减速机	型号	功率（kW）
1	预热窑	φ1.25×18	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ500	YCT225-4A	11
1	焙烧窑	φ1.6×14	2.95~3.94	1.8~2.4	4	1.0~5.0	ZQ650	YCT225-4B	15
2	预热窑	φ1.55×20	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ650	YCT250-4A	18.5
2	焙烧窑	φ1.9×16	4.36~5.81	2.67~3.5	4	1.0~5.0	ZQ750	YCT250-4B	22
3	预热窑	φ1.8×22	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
3	焙烧窑	φ2.2×18	5.9~7.87	13.61~4.8	4	1.0~5.0	ZQ750	YCT250-4B	22
4	预热窑	φ2.0×24	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT280-4B	30
4	焙烧窑	φ2.5×20	7.42~9.88	4.54~6	4	1.0~5.0	ZSY224	YCT315-4A	37
5	预热窑	φ3.0×20- φ2.5×12	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1450	YCT355-4B	75
5	焙烧窑	φ3.0×22	9.5~17.51	8.04~10.7	4	1.0~5.0	ZS1250	YCT355-4A	55
6	预热窑	φ3.2×20- φ2.8×14	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1450	YCT355-4A	55
6	焙烧窑	φ3.0×22	13.9~16.2	10.0~11.5	4	1.0~5.0	ZS1250	YCT355-4A	55
