矿渣烘干机

矿渣烘干机

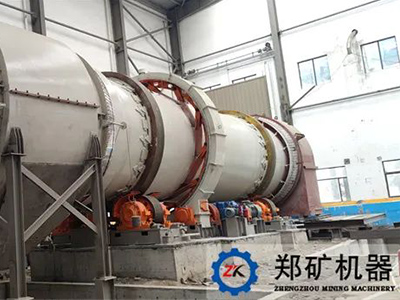

产品介绍:矿渣烘干机是一种回转式烘干机,矿渣烘干机设计合理,制作精良,性能稳定、工艺先进、产量高,能耗低,占地面积小、机械化程度高。

产能:2-46(t/h)

型号:Ø1.2×12m-Ø4.2×42m

适用物料:矿渣、铜矿石、磁黄铁矿、赤铁矿、褐铁矿、钼矿石、金矿石、铁矿石、石灰石、粘土等。

突出优势

1、利用三维设计和模拟仿真计算,优化主要部件结构设计,整套设备更具性价比;

2、采用具有优良性能的材料及加工工艺,保证运转平稳、使用可靠;

3、维护操作方便,并且大大减小维修量;

4、多种设备形式,满足不同生产工艺需要。

工作原理

在矿渣烘干机进行工作的时候,随着圆筒的转动物料受重力作用运行到较底的一端,湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出,载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来,载热体一般分为热空气、烟道气等,如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。

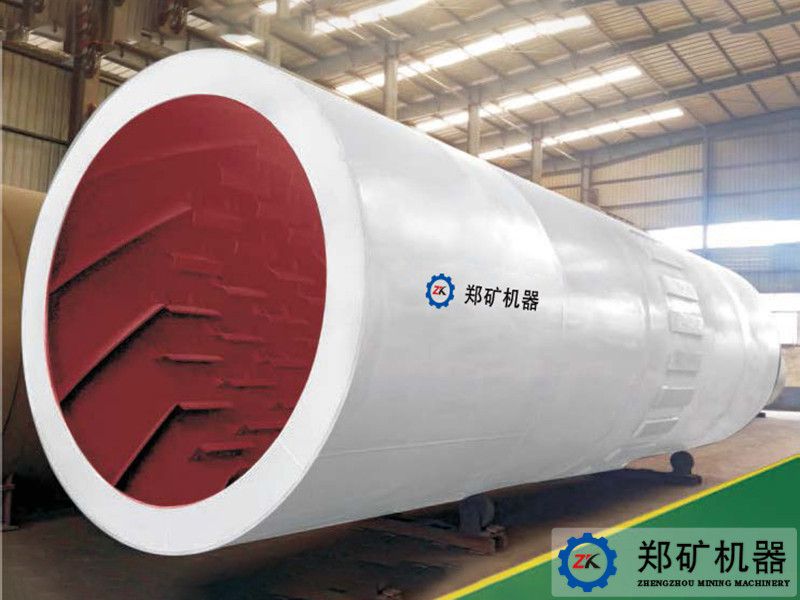

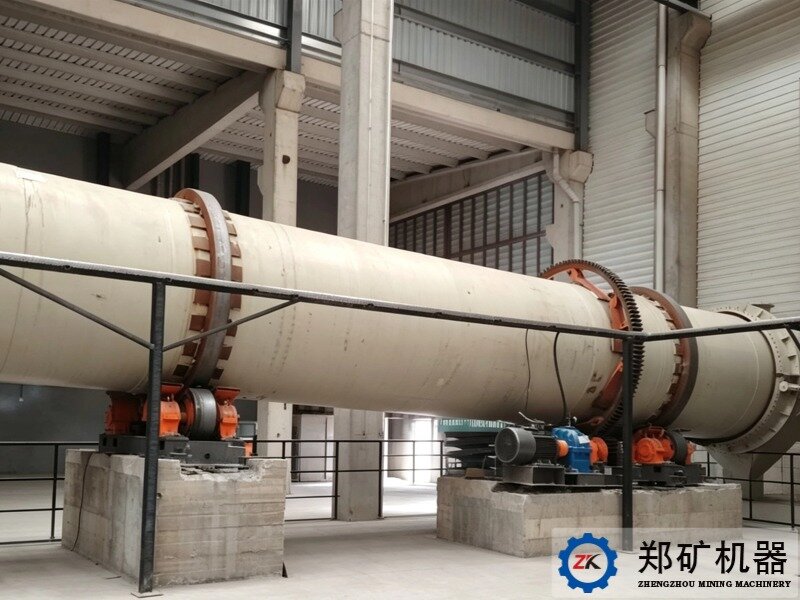

单筒烘干机主要由传动装置、托轮支承装置、托挡轮支承装置、筒体、进料装置、出料装置以及密封装置等组成。

1、单筒烘干机一般有2个支点支撑,安装时容易保证托轮与筒体轮带接触面平行于筒体轴线;

2、支承装置采用滚动轴承,使托轮支承结构大为简化,可以降低烘干机运转过程中的无用功损耗,也使维护和检修更加便捷;

3、轮带与筒体之间留有一定的间隙,保证筒体在正常工作状态下轮带紧箍在筒体上起到加强筒体作用;

4、传动系统采用新型的交流变频调速技术,与传统电磁调速、直流调速相比,其更加节能环保,而且调速范围大、效率高、调速精度高、运行平稳。

技术参数

规格(m) 筒体 生产能力(t/h) 电机型号 功率(kW) 减速机
内径(mm) 长度(mm) 倾角(°) 转速(rpm)
φ1.2 X 12 1200 12000 1.8 5 2-5 Yl60LM-6 11 ZQ500
φ1.5 X l5 1500 15000 1.8 4.28 4-5 Yl60L-6 18.5 ZQ650
φl.8 X 18 1800 18000 1.8 5 6-8 Y200Ll-6 22 ZQ650
φ2.0 X 20 2000 20000 2 3.38 7-10 Y200L2-6 30 ZQ650
φ2.2 X 22 2200 22000 1.8 2.8 9-14 Y250M-6 45 ZQ650
φ2.4 X 24 2400 24000 2.5 2.82 14-16 Y280S-6 55 ZQ750
φ2 6 X 26 2600 26000 2.5 2.58 16-18 Y280M-6 75 ZQ850
φ2 8 X 28 2800 28000 2.5 2.55 20-22 Y315S-6 90 ZL115
φ3.0 X 30 3000 30000 2.5 2.69 22-24 Y315Ll-6 132 ZL130
φ3.2 X 32 3200 32000 2.5 2.6 24-26 Y315M-4 200 ZSY450
φ3.4 X 34 3400 34000 2.5 2.51 26-28 Y315L2-4 315 ZL130
φ3.6 X 34 3600 36000 2.5 2.51 30-40 Y315L2- 4 315 ZL130
φ4.0 X 46 4000 40000 2.5 2.09 40-45 YKK4003-4 400 ZSY630
φ4.2 X 42 4200 42000 2.5 2.09 45-46 YKK4005-4 400 ZSY630
