对辊制粒机是河南郑矿机器有限公司针对粉体或小颗粒物料设计的一种专用成型设备,也是陶粒生产线的关键设备。其出料均匀、成品率高、产量大、结构紧凑、维护成本低,能够满足污泥陶粒、页岩陶粒、粉煤灰陶粒等对制粒工艺的要求。
1、技术先进,质量稳定,针对陶粒的煅烧特性所研发的该型对辊制粒机,获得了客户的一致好评;
2、生产效率高,成球率高;
3、出料均匀,该对辊造粒机生产的陶粒大小均匀,能够满足陶粒回转窑对成球大小和形状的要求;
4、设备整体运行平稳,噪音小,同时采用密封罩受料形式,工作现场干净整洁,降低了劳动工人的劳动强度。
由电机带动减速机通过链传动驱动固定辊和活动辊同步转动,物料从进料溜槽落入对辊制粒机,经过双辊挤压、制粒,并从出料口卸出。

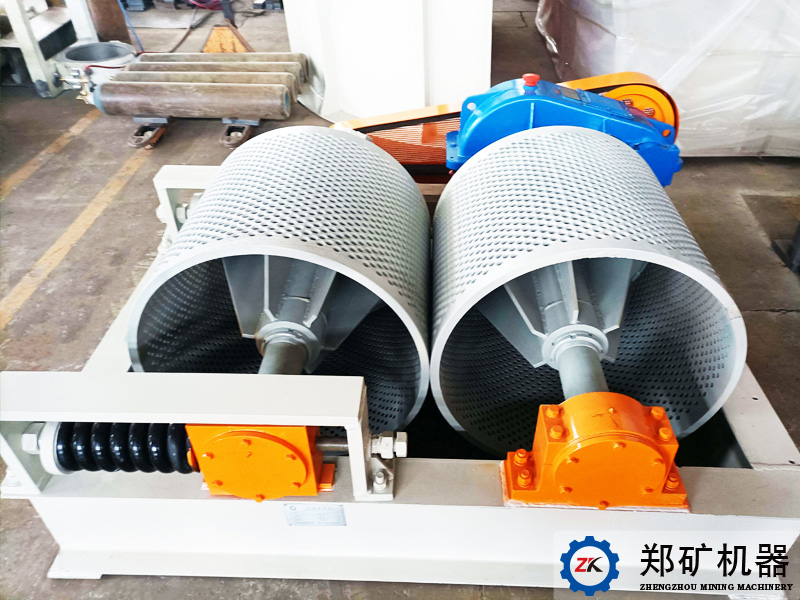

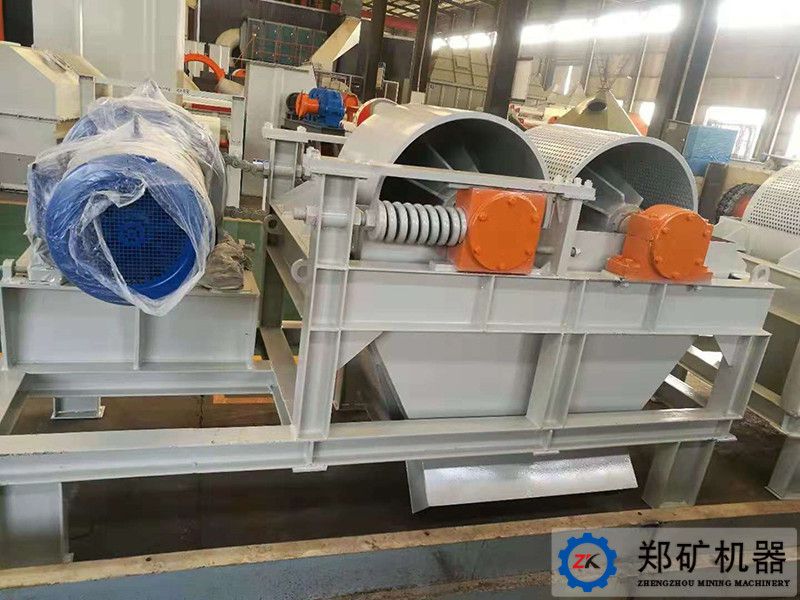

对辊制粒机主要由活动辊装置、固定轧辊装置、压紧和调节装置以及驱动装置等组成,结构特点是:
1、机架焊接、去除应力后,配合面经整体一次性加工成型,装配精度高、设备运转平稳;
2、驱动装置与固定辊采用链条传动,能保证准确的平均传动比,传递功率较大;
3、活动辊装置设有弹簧调节装置,可在遇有不可成型硬物时,自行调节两棍子之间的间距,以免损坏设备。
型号 | 辊筒直径(mm) | 辊筒长度(mm) | 产量(t/h) | 转速(r/min) | 电机功率(kW) |
GL400×350 | Ф400 | 350 | 1~2 | 58 | 7.5 |
GL450×400 | Ф450 | 400 | 2~3 | 58 | 11 |
GL500×450 | Ф500 | 450 | 3~4 | 58 | 15 |
GL600×550 | Ф600 | 550 | 5~6 | 65 | 18.5 |
GL800×700 | Ф800 | 700 | 8~10 | 27 | 18.5 |
GL1000×900 | Ф1000 | 900 | 12~15 | 26.4 | 30 |
