产品描述：本公司TH型斗式提升机是一种给环链斗式提升机，有四种型号，可配备深斗或浅斗，每小时可输送物料15~94m³，提升高度3.88~38.38m，适合粒径50mm以下物料的提升，能满足多数企业的生产需求。
输送能力：15~94m³/h
型号：TH160-TH400
应用范围：电力、化工、冶金、建材、矿山等行业的物料提升。

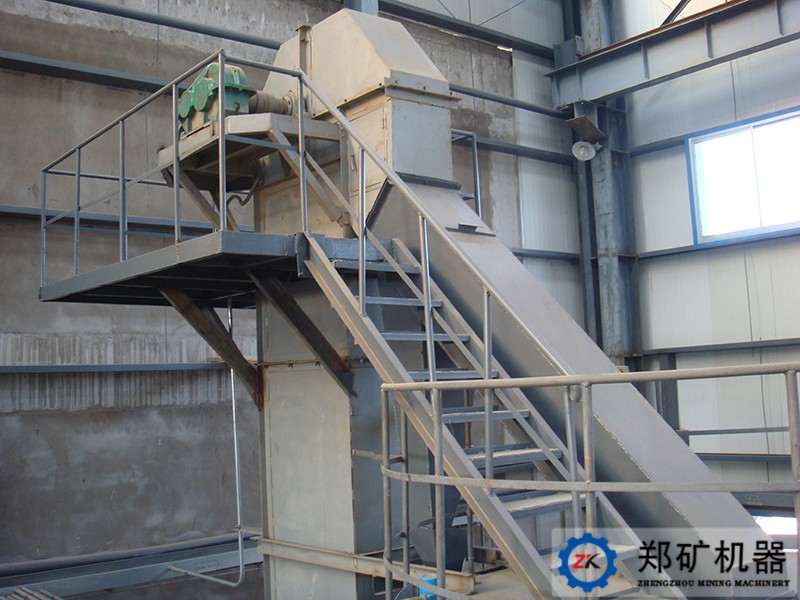

TH型斗式提升机是一种对散状物料进行连续垂直提升的环链斗式提升设备，主要用于提升各种无磨琢或磨琢性小的散状物料和碎块物料，该型提升机提升物料温度一般在250℃以下，具有提升能力大、运行稳定、占地面积小、提升高度高、操作维护简便等特点。
1、整机结构紧凑，外形尺寸小，所占空间小；
2、中部机壳均为折弯构件焊接而成，使机壳具有高的整体刚度和可靠性；
3、传动链轮为整体式结构，且表面经过强化处理，安装方便、强度高、耐磨损；
4、各节之间及检修门处均设置有密封装置，保证无粉尘外泄，实现清洁、环保生产。
TH型斗式提升机以圆环链条作为牵引构件，料斗则以一定的间隔安装在链条上，链条分别绕过提升机头部和底部的传动链轮，构成具有上升有载分支和下降无载分支的闭合环形系统。布置在提升机头部的传动装置通过头部链轮将动力传给链条；当物料从提升机底部的进料口加入时，随链条一起运动的料斗在提升机底部掏取物料后，被提升到头部卸料口，最后在重力和离心力的双重作用下将物料从卸料口卸出。
| 型号 | 型式 | 输送能力 (m³/h) | 料斗 | 传动轴转速 | 输送物料块度 | 提升高度 | |||||
| 容量 | 斗距 | 斗宽 | 运行速度 | ||||||||
| 深斗 | 浅斗 | 深斗 | 浅斗 | (mm) | (mm) | (m/s) | (r/min) | (mm) | (m) | ||
| TH160 | 环链离心式 | 25.00 | 15.00 | 1.90 | 1.20 | 500 | 160 | 1.20 | 69.71 | 20 | 3.88~38.38 |
| TH250 | 环链离心式 | 48.00 | 31.00 | 4.60 | 3.00 | 500 | 250 | 1.20 | 44.11 | 30 | 4.11~38.11 |
| TH315 | 环链离心式 | 60.00 | 35.00 | 6.00 | 3.75 | 512 | 315 | 1.40 | 42.50 | 35 | 4.55~38.05 |
| TH400 | 环链离心式 | 94.00 | 60.00 | 9.50 | 5.90 | 512 | 400 | 1.40 | 37.60 | 40 | 4.50-38.00 |
注：表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算式未考虑填充系数，具体选型时应根据物料粒度确定填充系数，以此修正此表所给输送量。
