河南郑矿机器有限公司专业生产金属镁冶炼行业机械设备，并根据镁厂冶炼工艺的改进和装备水平的提高，不断改进设备性能，完善产品功能，自主研发生产的预热器成功应用于白云石的煅烧，废气中热量回收利用，也利于烟气的除尘，排放指标达到环保要求。
产能：6000吨/年-20万吨/年
规格：Φ1.6x32m-Φ5.1×72m
燃料：天然气、煤气、煤粉等。
相关案例：欢迎预约参观考察，金属镁生产线相关案例，点击查看>>
为了提高炉窑的热效率，降低单位产品燃料消耗，在工程设计中采取了以下几方面措施：
1、燃料燃烧设备：选用节能燃烧器，自动控制配风量，减少燃料的不完全燃烧损失。

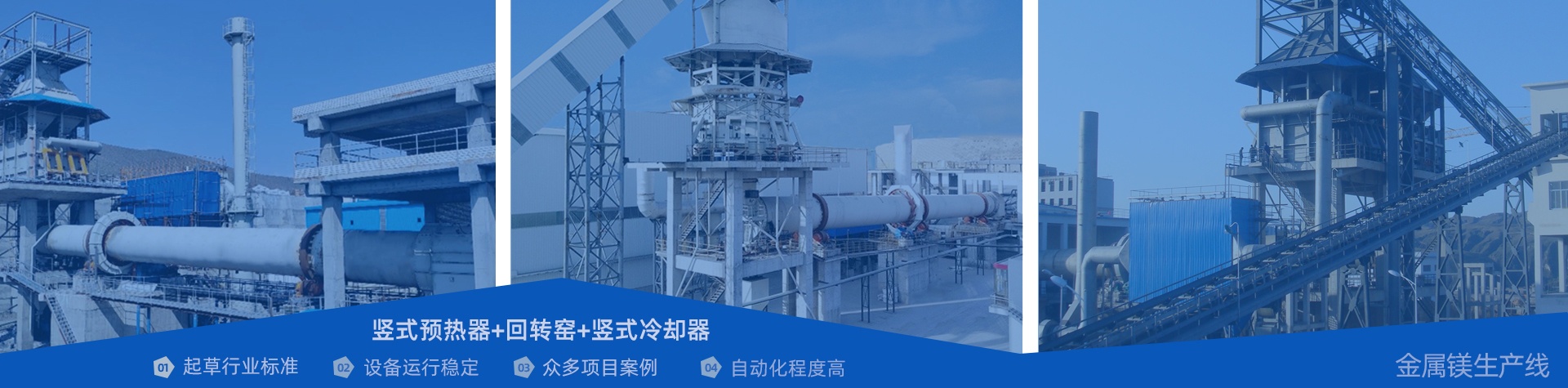

2、在回转窑尾部设有一台竖式预热器，充分利用回转窑燃烧产生的高温烟气，将预热器内的物料预热，使物料在预热器内发生部分分解，使系统产量提高，热效率提高。
3、在回转窑头部设有一台竖式冷却器，充分利用回转窑高温煅白出料所含热量将二次空气预热至600℃，使热效率得到提高。
金属镁冶炼在工艺流程选择上采用了技术成熟、可靠、合理的新型皮江法炼镁工艺。包含原料储备、白云石煅烧、粉磨压球、还原及精炼等工段。
白云石在矿山破碎到符合要求的粒度，进厂内白云石堆场储存。硅铁和萤石直接进厂内仓库储存。储量均按半个月生产所需用量考虑。
选用节能环保型回转窑，带竖式预热器及竖式冷却器。外来粒度、质量均符合要求的白云石卸至料场，由装载机进行堆取料作业，由振动筛进行筛分后，10～40mm粒度的白云石经皮带运输至回转窑竖式预热器顶部料仓，经料管进入预热器与从回转窑流入的高温烟气换热，将物料预热至800℃以上，落至转运溜槽后入回转窑经1250℃高温煅烧成活性煅白，再卸入冷却器内，高温煅白在此与风机鼓入的冷风换热，将活性煅白冷却至100℃以下，空气被预热至600℃以上。冷却后的活性煅白由冷却器卸出后经鳞板输送机输送至制球车间。
其主要反应如下：
CaCO3•MgCO3= CaO•MgO + 2CO2
回转窑燃烧产生的高温烟气，在预热器内与白云石进行热交换后，温度降至220℃以下，然后进入袋式除尘器，除尘后经高温风机排入大气，排放气体的含尘浓度小于规定标准。
全线采用技术先进、性能可靠的PLC控制系统，在主控制室集中操作管理。
煅烧后的白云石由提升机进1＃料仓备用；硅铁经颚式破碎机破碎至20mm以下，由提升机经提升进2＃硅铁块贮料仓备用；萤石粉由单斗提升进3＃料仓。存放在贮料仓中的三种原料，经微机控制连续配料加入球磨机混磨，粒度要求＜100目，混合粉再经过提升机、贮料仓、埋刮板输送机后，进入压球机，制成球团。配料系统选用了智能控制系统，整个过程全部实现了电脑监控全自动化。球磨机采用10kV高压电机驱动，比原380V低压配电运行降低了电耗损失。
制球车间设3套除尘系统，分别在硅铁破碎处设C1#除尘系统，配料粉磨设C2#除尘系统，压球处设C3#除尘系统。通过综合除尘治理后制球车间操作环境较传统车间大大改善，工人工作环境得到提高。
还原炉采用高温空气快速换向蓄热式燃烧技术，蓄热式还原炉以煤气为燃料连续加热。球团由加料机加入还原炉内的还原罐中，还原罐生成的镁蒸汽于端部冷凝器中冷凝成结晶镁（粗镁），将粗镁取出送去精炼与合金生产线。
| 规格 | 基本参数 | 减速机 | 电动机 | 支撑数量(个) | 机器自重(t) | |||
|---|---|---|---|---|---|---|---|---|
| 转速(r/min) | 斜度（%） | 产量(t/h) | 型号 | 型号 | 功率（kW） | |||
| Ø1.6×32m | 0.24-2.4 | 4 | 2 | ZS110-7 | YVF2-180L-4 | 22 | 3 | 62 |
| Ø1.6/1.9×36m | 0.24-2.4 | 4 | 2.5-3 | ZQ110-7 | YVF2-225S-4 | 30 | 3 | 68 |
| Ø1.9×39m | 0.25-2.5 | 4 | 3-3.4 | ZQ125-7 | YVF2-225S-4 | 37 | 3 | 73 |
| Ø2.2×45m | 0.27-2.7 | 3.5 | 4-5 | 主ZS125-4 | YVF2-225M-4 | 45 | 3 | 110 |
| 辅：ZQ40-40 | YE4-112M-4 | 4 | ||||||
| Ø2.5×50m | 0.21-2.1 | 3.5 | 5-6 | 主：ZS165-5 | YVF2-250M-4 | 55 | 3 | 164 |
| 辅：ZQ40-25 | YE4-132M-4 | 7.5 | ||||||
| Ø2.5×55m | 0.21-2.1 | 3.5 | 5-6 | 主ZS165-5 | YVF2-250M-4 | 55 | 3 | 170 |
| 辅：ZQ40-25 | YE4-132M-4 | 7.5 | ||||||
| Ø2.8×55m | 0.22-2.2 | 3.5 | 6-7 | 主ZS165-5 | YVF2-280S-4 | 75 | 3 | 198 |
| 辅：ZQ40-25 | YE4-160M-4 | 11 | ||||||
| Ø3.0×60m | 0.18-1.8 | 3.5 | 7-9 | 主：ZS165-3 | YVF2-355L2-6 | 132 | 3 | 226 |
| 辅:ZQ40-25 | YE4-160M-4 | 11 | ||||||
| Ø3.2×64m | 0.2-2 | 3.5 | 8-10 | 主:ZSY500-50 | YVF2-355M1-6 | 160 | 3 | 327 |
| 辅:ZSY180-25 | YE4-160L-4 | 15 | ||||||
| Ø3.5×70m | 0.2-2 | 3.5 | 12-14 | 主:ZSY560-50 | YVF2-355L1-6 | 220 | 3 | 375 |
| 辅:ZSY200-25 | YE4-180L-4 | 22 | ||||||
| Ø4.0×80m | 0.2-2 | 3.5 | 16-20 | 主:ZSY630-50 | YVF2-3553-6 | 315 | 4 | 564.8 |
| 辅:ZSY200-25 | YE4-200L-4 | 30 | ||||||
注：此参数表仅作为参考，根据客户地理环境条件及要求不同有所变化。如果需要详细了解，请联系我们：156 1765 6612（同微信号）
