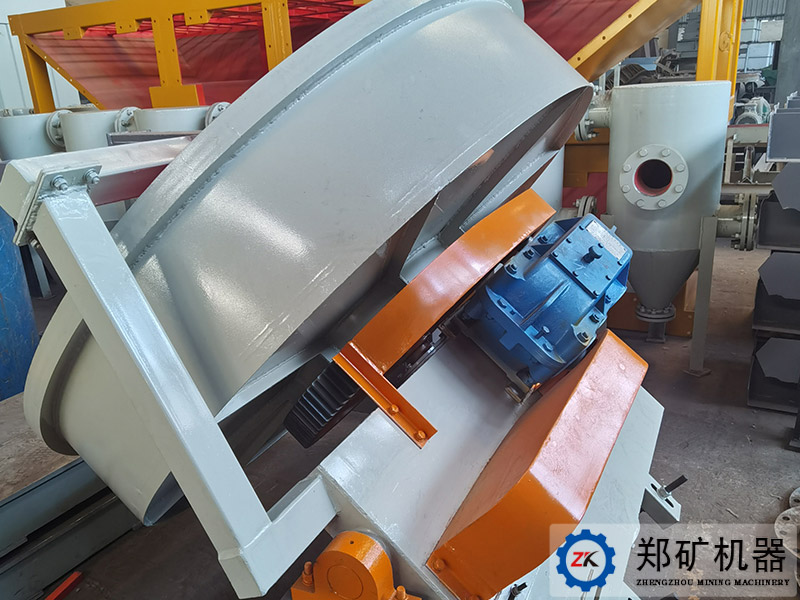

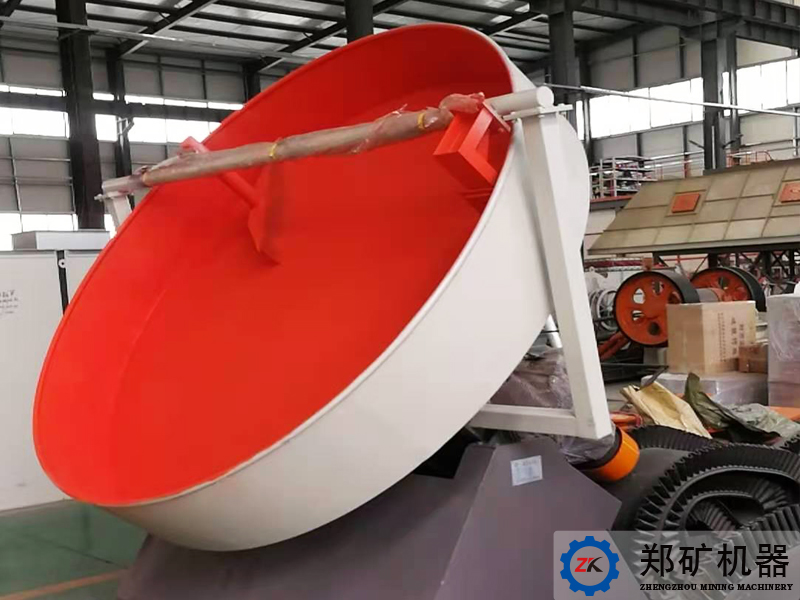

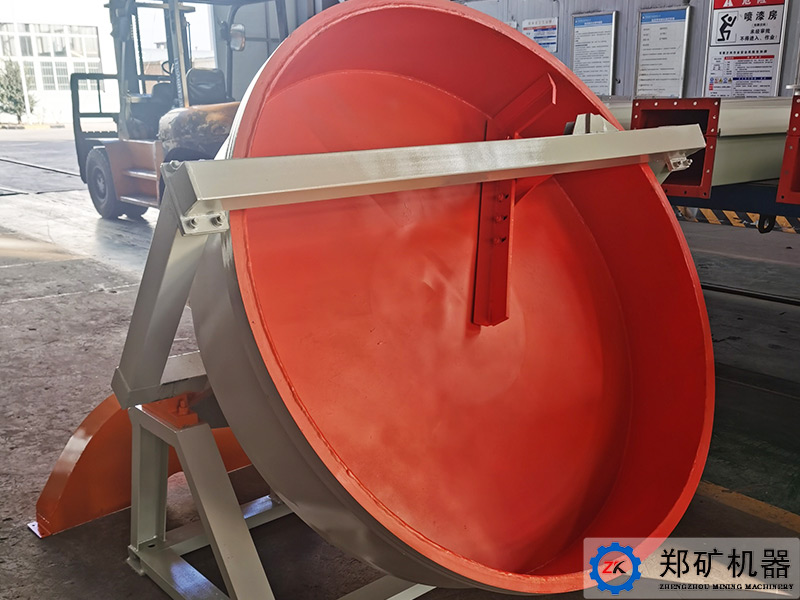

PQ盘式成球机

PQ盘式成球机

产品介绍:我公司生产的盘式成球机分为无动力刮刀盘式成球机(PQW)和动力刮刀盘式成球机(PQ)两种。两种形式的成球机都具有结构简单、操做方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构,盘底采用多条辐射钢板加强,坚固耐用;减速机与电动机采用柔性皮带传动,启动平稳,减少了设备冲击力,提高了设备使用寿命。

直径:1-4.2m

型号:PQ10-PQ42  PQ10W-PQ42W

适用物料:粉煤灰、污泥、黏土、矿渣、粉料等等

现在咨询设备

突出优势

河南郑矿机器的盘式成球机其成球盘直径在1m-4.2m,成球盘倾角35-55°,转速7-25(r/min),配套电机功率4.5KW-30KW。分为有动力刮刀和无动力刮刀两个系列,每个系列有8个产品,可满足多种生产制粒需求。



1、结构新颖、重量轻、高度低,工艺布置灵活方便;

2、成球盘倾角调整便捷;

3、成球盘由盘体和盘节组成,盘节可沿盘体上下调节,且盘节端部为边法兰,保证料球出盘时不被拉伤、撕裂;

4、机架焊接完毕、消除应力后,其配合面在镗铣床上一次加工成型,保证整机装配精度更高、运转更平稳;

5、由无动力组合刮刀及清角刮刀组成的刮刀装置,在清底、清边的同时,与优化过的成球盘配套使用后,使成球效果更好,合格料球成球率高。

工作原理

生料粉被制成粒度均匀的球核,然后送进成球盘中,球核进入成球盘后在盘内受离心力、摩擦力和重力的作用,沿抛物线运动,并在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性和可塑性,球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动,然后随着倾斜盘体的转动从盘的边部排出盘外。

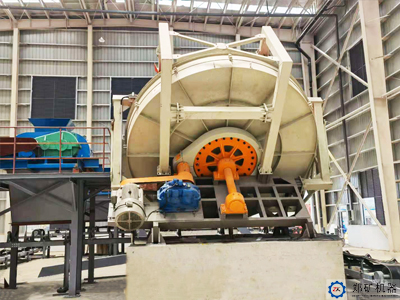

PQ盘式成球机主要由成球盘、传动装置、机架、底座、刮刀装置等组成。结构特点是:

1、成球盘底采用多条辐射钢板加强,具有高的强度和刚度;

2、传动齿轮采用高频淬火处理,使用寿命长;

3、采用独特的无动力组合刮刀装置,使辅助功率消耗降低;

4、减速机与电动机采用柔性皮带传动,启动平稳、冲击力小;

5、传动系统增加过桥装置,减小了齿轮与减速机的直接冲击,在提高设备运行稳定性的同时,提高了主要零部件的使用寿命。

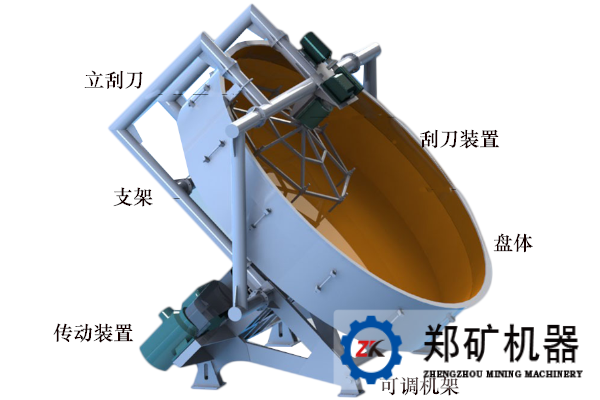

成球盘结构组成

技术参数

盘式成球机无动力刮刀型技术参数表

型号 成球盘 功率(kW)
盘径(mm) 盘高(mm) 倾角(°) 转速(r/min)
PQ10W 1000 250 35-55 25 4.5
PQ16W 1600 300 35-55 19 4.5
PQ22W 2200 500 35-55 14 15
PQ25W 2500 500 35-55 14.25 15
PQ28W 2800 640 35-55 11.81 18.5
PQ32W 3200 640 40-50 9.06 22
PQ36W 3600 700 40-50 8 22
PQ42W 4200 800 40-50 7 30

盘式成球机动力刮刀型技术参数表

型号 成球盘 主功率(kW) 重量(t)
盘径(mm) 盘高(mm) 倾角(°) 转速(r/min)
PQ10 1000 250 35-55 25 4.5 1.8
PQ16 1600 300 35-55 19 4.5 2.7
PQ22 2200 500 35-55 14 15 3.9
PQ25 2500 500 35-55 14.25 15 5.2
PQ28 2800 640 35-55 11.81 18.5 5.7
PQ32 3200 640 40-50 9.06 22 7.3
PQ36 3600 700 40-50 8 22 8.6
PQ42 4200 800 40-50 7 30 11.2

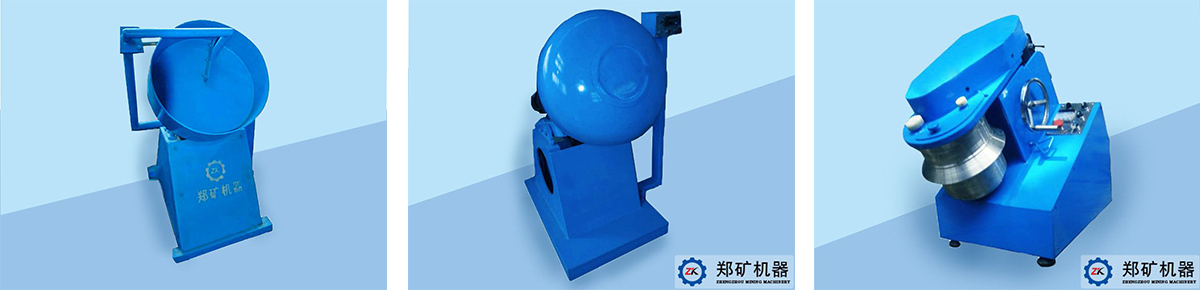

相关设备
