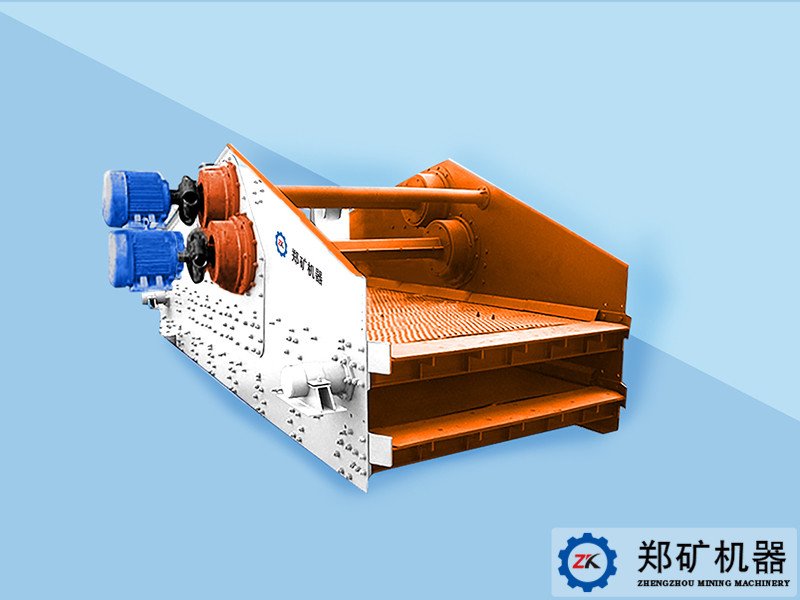

ZK系列直线振动筛

ZK系列直线振动筛

产品介绍:ZK系列直线振动筛是根据我国生产需要,在消化、吸收从国外振动筛的基础上,总结我们多年的研究设计和使用的经验,结合我国国情研制出来的新型系列振动筛。直线振动筛(直线筛)系*新型的筛分设备,广泛应用于塑料、磨料、化工、医药、建材、粮食、碳素、化肥、耐火材料、轻工、矿山、煤炭、冶炼等行业,以及粉状、颗粒状物料的筛选和分级。

产量:4.5-756t/h

给料粒度:<250mm

应用范围:适用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工等行业。

突出优势

1、采用块偏心作为激振力,激振力强;

2、筛子横梁与筛箱采用高强度螺栓连接,无焊接;

3、筛机结构简单,维修方便快捷;

4、采用轮胎联轴器,柔性连接,运转平稳。

工作原理

ZK系列直线振动筛采用双电机驱动。当两台电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠加为一个合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角,在激振力和物料自振力的合力作用下。物料在筛面上被抛起并跳跃式地向前做直线运动,从而达到对物料进行筛选和分级的目的。

技术参数

型号 筛面面积(㎡) 筛面倾角度(°) 给料粒度(mm) 电机功率(kW) 产量(t/h) 重量(t)
ZK1022 2.25 -5~5 <250 3x2 4.5-90 2.2
ZK1230 3.6 -5~5 <250 4x2 7.2-144 2.6
ZK1237 4.5 -5~5 <250 5.5x2 9-180 3.1
ZK1437 5.25 -5~5 <250 5.5x2 12-250 3.2
ZK1445 6.3 -5~5 <250 7.5x2 12.6-252 4.1
ZK1637 6 -5~5 <250 5.5x2 12-240 3.5
ZK1645 7.32 -5~5 <250 11x2 95-280 4.5
ZK1837 6.75 -5~5 <250 11x2 90-270 5
ZK1845 8.1 -5~5 <250 11x2 16.2-234 5.5
ZK1852 9.45 -5~5 <250 11x2 18.9-378 5.9
ZK2045 9 -5~5 <250 11x2 16.2-324 6
ZK2052 10.5 -5~5 <250 11x2 21-420 6.4
ZK2060 12 -5~5 <250 15x2 24-480 7.6
ZK2445 10.8 -5~5 <250 15x2 21.6-432 7.4
ZK2452 12.6 -5~5 <250 15x2 25.2-504 8.2
ZK2460 14.4 -5~5 <250 15x2 28.8-576 9.2
ZK3045 13.5 -10 <250 15x2 27-540 10
ZK3052 15.75 -5~5 <250 22x2 31.4-628 10
ZK3060 18 -5~5 <250 22x2 17.5-525 11
ZK3645 18 -5~5 <250 22x2 37.8-756 12.2
