GZ系列电磁振动给料机

GZ系列电磁振动给料机

产品描述:电磁振动给料机用于把物料从贮料仓或其它贮料设备中均匀或定量的供给到受料设备中,是实行流水作业自动化的必备设备。用于块状、颗粒状或粉状物料的定量或连续的供给。广泛应用于矿山、冶金、煤炭、电力、化工、玻璃、耐火材料等行业。

给料量:5-1400t/h

型号:见下面具体技术参数

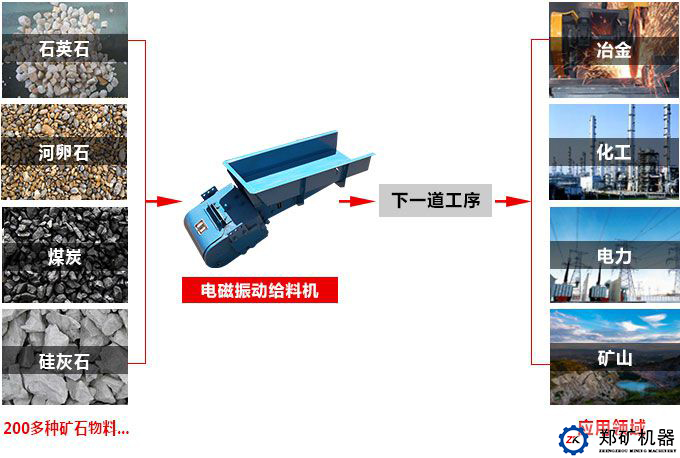

适用物料:石灰石、方解石、碳酸钙、白云石、重晶石、滑石、石膏、辉绿岩、石英石、膨润土等

应用范围:GZ电磁振动给料机可广泛应用于矿山、冶金、煤炭、建材、轻工、化工、电力、机械等行业。

突出优势

GZ电磁振动给料机用于把块状、颗粒状及粉状物料从贮料仓或其它贮料设备中均匀、连续或定量的给到受料装置(设备)中,并可实现无级调节给料量以及生产流程的自动控制。该型设备具有结构简单、操作方便、无需润滑、耗能低等特点,并且能够均匀的调节给料量。



1、由于可以瞬时地改变和启闭料流,所以给料量有较高的精度;

2、体积小、重量轻、结构简单、安装及维修方便、运行费用低;

3、电磁振动给料机由于运用了机械动力学的共振原理,双质体在低临界近共振状态下工作,因而消耗电能少;

4、由于给料槽中的物料在给料过程中连续地被抛起,并按抛物线的轨迹向前进行跳跃运动,因此给料槽的磨损较小;

5、本系列电振机的控制设备采用了可控硅半波整流线路,因此在使用过程中可以通过调节可控硅开放角的办法方便地无级调节给料量,并可以实现生产流程的集中控制和自动控制。

工作原理

电磁振动给料机的激振器电磁线圈的电流是经过单相半波整流的,当线圈接通后在正半周内有电流通过,衔铁和铁芯之间便产生了脉冲电磁力互相吸引,这时槽体向后运动,激振器的主弹簧发生变形储存了一定的势能,在负半周线圈中无电流通过,电磁力消失,主弹簧释放能量,使衔铁和铁芯朝反方向离槽体向前运动。于是电磁振动给料机以交流电源的频率往复振动,由于槽体的底平面与激振力作用线有一定的夹角,因此槽体的物料沿抛物线的轨迹连续不断地向前运动。调整整流电压的高低,即可控制设备的送料量。

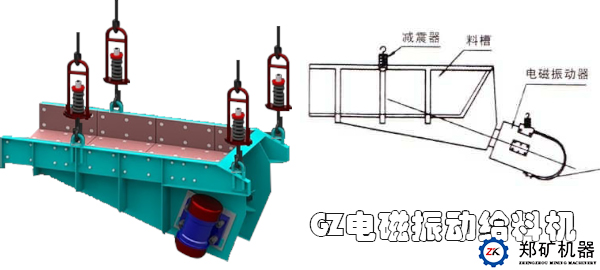

GZ电磁振动给料机主要由料槽、电磁激振器、减振弹簧、控制箱等组成,主要结构特点是:

1、GZ电磁振动给料机料槽:由耐磨钢板焊接而成,具有高的强度和刚度,主要用于物料的输送;

2、电磁激振器:主要由电磁铁(铁芯和线圈)、衔铁和装在两者之间的主振弹簧等构成,是产生振动的激振源,可以通过控制装置调节其激振力的大小;

3、减振弹簧:减振弹簧为钢制螺旋弹簧,具有高的可靠性和稳定性;

4、控制箱:主要用于调节整流电压的高低,以实现对激振力的调控

技术参数

类型 型号 生产率(t/h) 给料粒度 (mm) 双振幅 电流 (A) 功率 配套控制箱型号 设备总重
水平 -10° 工作电流 表示电流 (kW) (kg)
基本型 GZ1 5 7 50 1.75 1.34 1 0.06 XKZ-5G2 73
GZ2 10 14 50 3 2.3 0.15 XKZ-10G2 146
GZ3 25 35 75 4.58 3.8 0.2 XKZ-10G2 217
GZ4 50 70 100 8.4 7 0.45 XKZ-20G2 412
GZ5 100 140 150 12.7 10.6 0.65 XKZ-20G2 666
GZ6 150 210 200 1.5 16.4 13.3 1.5 XKZ-50G3 1252
GZ7 250 350 250 24.6 20 3 XKZ-50G3 1920
GZ8 400 560 300 39.4 32 4 XKZ-200G3 3040
GZ9 600 840 350 47.6 38.6 5.5 XKZ-200G3 3750
GZ10 750 1050 500 39.4×4 32×2 4×2 XKZ-200G3 6495
GZ11 1000 1400 500 47.6×2 38.6×2 5.5×2 XKZ-200G3 7680
上振型 GZ3S 25 35 75 1.75 4.58 3.8 0.2 XKZ-10G2 242
GZ4S 50 70 100 8.4 7 0.45 XKZ-20G2 457
GZ5S 100 140 150 12.7 10.6 0.65 XKZ-20G2 666
GZ6S 150 210 200 16.4 13.3 1.5 XKZ-50G3 1246
GZ7S 250 350 250 1.5 24.6 20 3 XKZ-50G3 1960
GZ8S 400 560 300 39.4 32 4 XKZ-200G3 3306
