1、采用轴偏心振动产生激振力的原理设计,主要用于粗碎破碎机前给料;
2、振动平稳,给料连续均匀,避免出现死机现象,延长设备使用寿命;
3、在给料的同时,可预筛分细料,提高破碎效率;
4、栅条间隙可调节,防止物料堵塞;
5、可选装调速电机控制给料量,无需频繁启动电机。
ZSW系列振动给料机主要由振动机架、弹簧、振动器、电机振动架及电机等组成。激振器是由两个特定位置的偏心轴以齿轮啮合组成,装配时必须使两齿轮按标记相啮合。通过电机驱动,使两偏心轴旋转,从而产生巨大的直线激振力,使机体在支承弹簧上做强制振动,物料则以此振动为动力,在料槽上滑动及抛掷运动,从而使物料前移而达到给料目的。当物料通过槽体上的筛条时,较小的物料可通过间隙而落下,可不经过下道破碎工序。

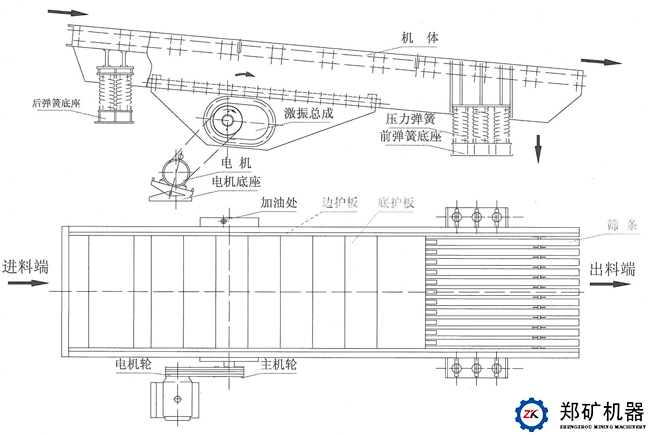

ZSW振动给料机主要由给料槽体、激振器、弹簧支座、传动装置等组成,主要结构特点是:
1、给料槽体:给料槽体是输送和给料部件,由钢板焊接而成,具有高的强度和刚度;
2、激振器:激振器是振动给料机的关键部件,由两根偏心轴(主、被动)和齿轮副组成;当传动装置带动其旋转时,在偏心轴离心惯性力的作用下,迫使槽体作周期性的振动;
3、弹簧支座:采用座式安装,选用钢制螺旋弹簧作为减振弹簧,工作可靠。使用寿命长;
4、传动装置:电机通过皮带传动带动偏心轴旋转,两者为柔性连接,传动平稳、可靠,并且减少了电机的冲击。
型号规格 |
进料粒度(mm) |
处理能力(t/h) |
电机功率(kW) |
料槽尺寸(mm) |
重量(kg) |
ZSW-380×95 |
500 |
96~160 |
11 |
3800×950 |
4800 |
ZSW-490×95 |
500 |
120~240 |
11 |
4200×950 |
5400 |
ZSW-490×110 |
580 |
120~280 |
15 |
4900×1100 |
6300 |
ZSW-590×110 |
600 |
200~350 |
22 |
5900×1100 |
7300 |
ZSW-600×130 |
750 |
400~560 |
22 |
6000×1300 |
9200 |
