产品介绍:TFC、GFC系列反吹风布袋除尘器是分室循环反吹清灰、下进风、内率式除尘器,适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业窑炉或锅炉,除尘效率高。

处理风量:29880—936000 m3/h

应用范围:冶金、化工、建材、电力、粮食加工、机械等行业

突出优势

我司TFC、GFC系列反吹风布袋除尘器分为正压式和负压式,正压式有十个产品,负压式有二十一个产品,过滤风俗小于1m/s,处理风量29880—936000 m³/h,阻力小于1800Pa,TFC(正压式)系列适合大中型规模除尘,GFC(负压式)系列适合中小型除尘。



1、在较小占地面积的情况下,可以处理大的风量;

2、采用内滤式除尘,粉尘均聚在滤袋内表面上,检修人员的劳动条件大为改善;

3、采用分室结构,可在不停机的情况下,进行维修、检查;

4、配套先进的清灰电控系统,具有自动控制、监测功能。

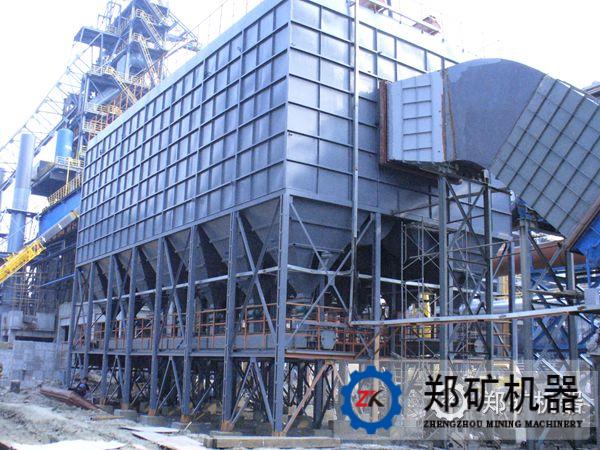

反吹风布袋除尘器

工作原理

含尘气体由进气口进入上部箱体,经滤袋过滤后,净气进入中部箱体,由下花板两侧的开口至下部箱体,经出气口排出;气环箱通过反吹管与气源相通,由传动装置带动,沿着滤袋上下往复运动,当气环箱从上向下移动时,压缩空气通过气环管上的环状狭缝向滤袋内喷吹,附着在其表面的灰尘顺着自上而下的气流落下,滤袋得以清灰,然后粉尘经排灰阀卸下。

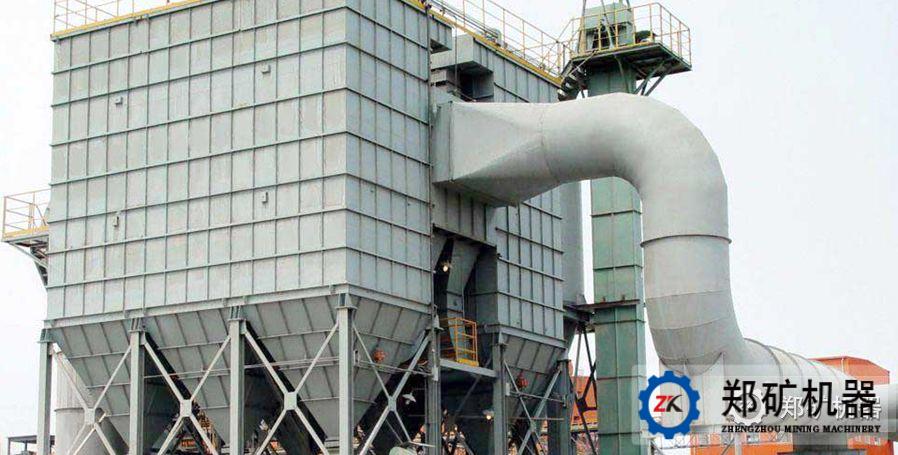

反吹风布袋除尘器

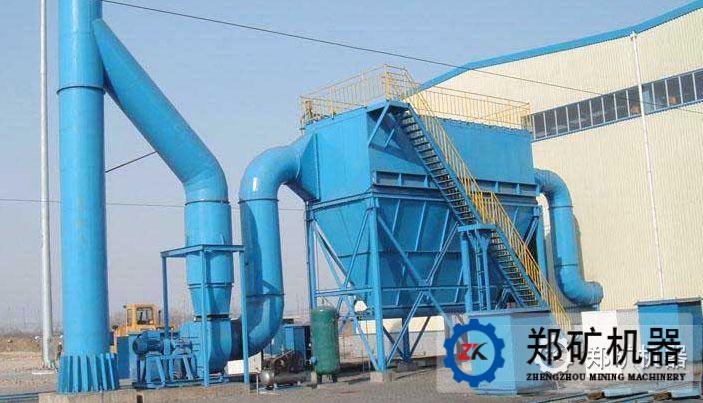

反吹风布袋除尘器由箱体、框架、反吹机构、走梯平台、控制装置等部分组成,其结构特点如下:


★、在过滤面积满足要求和检修便捷的条件下,尽量使滤袋布置合理、紧凑,以减少占地面积

★、反吹风袋式除尘器为了在清灰时仍然工作,采用将除尘器分为若干小室,实行逐室停风反吹

★、在满足除尘技术要求的前提下,合理选取滤袋的长径比,在减少占地面积的同时,使除尘器每单位占地面积内的滤袋过滤面积达到一定值

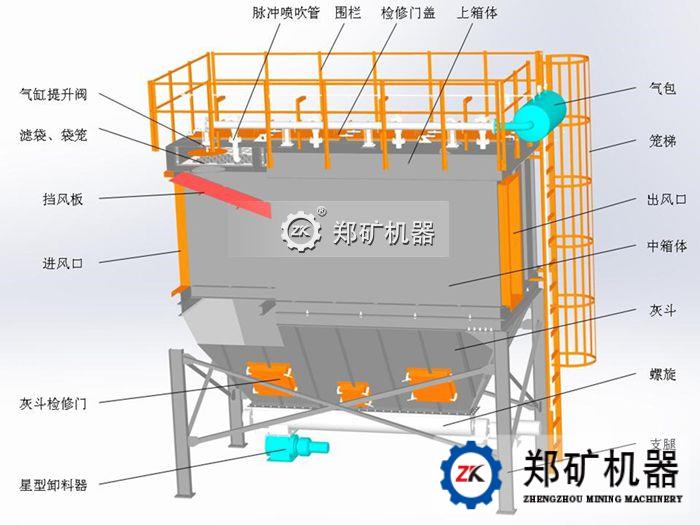

结构图

技术参数

型号 滤袋数(个) 过滤面积(m2) 过滤风速(m/min) 风(m3/h) 阻力(Pa) 外型尺寸(m) 重(t)
正压式 TFC-5200 529 5200 <1.0 312000 <1800 16.05×8.2×26.3 170
TFC-7800 888 7800 468000 23.85×8.2×26.3 240
TFC-10400 1184 10400 624000 16.05×16.4×26.3 310
TFC-13000 1480 13000 780000 23.85×16.4×26.4 380
TFC-15600 1776 15600 936000 31.65×16.4×26.3 450
负压式   TFC-4000 448 4000 240000 11.1×15.6×24.8 240
TFC-6000 672 6000 360000 15.65×15.6×24.8 240
TFC-8000 860 8000 480000 20.2×15.6×24.8 320
TFC-10000 1120 10000 600000 24.7×15.6×24.8 400
TFC-12000 1344 12000 720000 29.25×15.6×24.8 480
GFC-280-4 336 1120 67200 7.64×3.647×15.31 38.8
GFC-280-5 420 1400 84000 9.58×3.647×15.30 42
GFC-280-6 504 1680 100800 11.52×3.647×15.16 50.26
GFC-280-8 672 2240 134400 7.64×7.29×15.36 63.98
GFC-280-10 840 2800 168000 9.58×7.29×15.36 72.12
GFC-280-12 1008 3360 201600 11.52×7.29×15.34 81.68
GFC-230-4 264 920 55200 7.64×3.05×15.08 36.4
GFC-230-5 330 1150 69000 9.58×3.05×15.08 47.2
GFC-230-6 396 1380 82800 11.53×3.05×15.8 54
GFC-230-8 528 1340 110400 7.64×5.9×15.08 61.2
GFC-230-10 660 2300 138000 9.58×5.9×15.08 67.4
GFC-230-12 792 2760 165600 11.52×5.9×15.08 74.9
GFC-140-4 160 560 33600 3.75×3.53×15.16 25
GFC-140-6 240 840 50400 5.70×3.53×15.16 38
GFC-140-8 280 1120 67200 7.64×3.53×15.16 50.7
GFC-140-10 320 1400 8400 9.58×3.53×15.16 63
GFC-140-12 480 1680 100800 11.52×3.53×15.16 75.7
GFC-83-6 144 498 29880 4.3×3.5×13.9 23
GFC-83-8 192 664 39840 5.64×3.5×13.9 30.7
GFC-83-10 240 830 49800 7.1×3.5×13.9 38.4
GFC-83-12 288 996 59760 11.5×3.5×13.9 47.3

易损件

序号 设备名称 使用部位 单 位 备注
1 滤袋 过滤室 4
2 袋笼 过滤室 4
