煤粉制备系统
煤粉制备系统

煤粉制备系统

郑矿机器煤粉制备站由原煤储运系统、粉磨系统、收粉系统、电气及仪表自动化系统组成。风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机设备采用变频电机调速,通过对变频器的调整可远程实现对选粉机出粉细度的控制。

产能:5-30万吨/年

主要设备:风扫磨、动态选粉机、防爆除尘器

设备服务:从原料的贮运、预烘干、研磨、选粉、冷却到成品贮运、收尘、电气自动化控制系统的工艺设计、厂区规划、设备供应、安装调试、售后培训等服务

现在咨询设备

突出优势

1、辅机设备以稳定、可靠、节能为原则,确保生产正常高产低能源消耗;

2、充分结合当地自然条件,在满足工艺生产条件下,优化设计方案,尽可能的减少工程造价;

3、严格控制环境污染,减少污染物排放,保护和改善环境,实现安全文明生产。

工作原理

原料贮运→预烘干→研磨→选粉→冷却到成品贮运系统→环境收尘系统。

工艺流程

一、原煤贮运系统

1、粒度<35mm、含水量<15%的原煤由自卸汽车送运至原煤煤棚,存于煤棚的原煤经装载机装入受煤斗,受煤斗内的原煤通过调速喂料皮带机均匀喂料至斗式提升机,原煤经提升机提升至所需高度后将原煤卸出,经过双层锁风阀进入制粉系统。

2、受煤斗与振动给料机之间设置有棒条阀,可在调速喂料皮带机检修时关闭棒条阀,利于检修操作。调速喂料皮带机可实现调速功能,利于生成操作和管理。调速喂料皮带机上部设置有除铁器,可将原煤中参杂的铁屑除掉,避免了铁屑对系统造成的威胁。

二、制粉系统

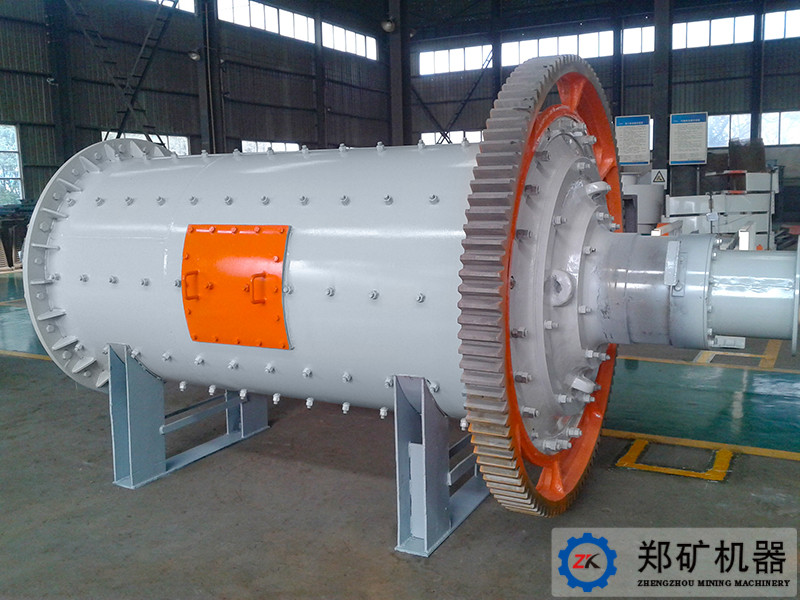

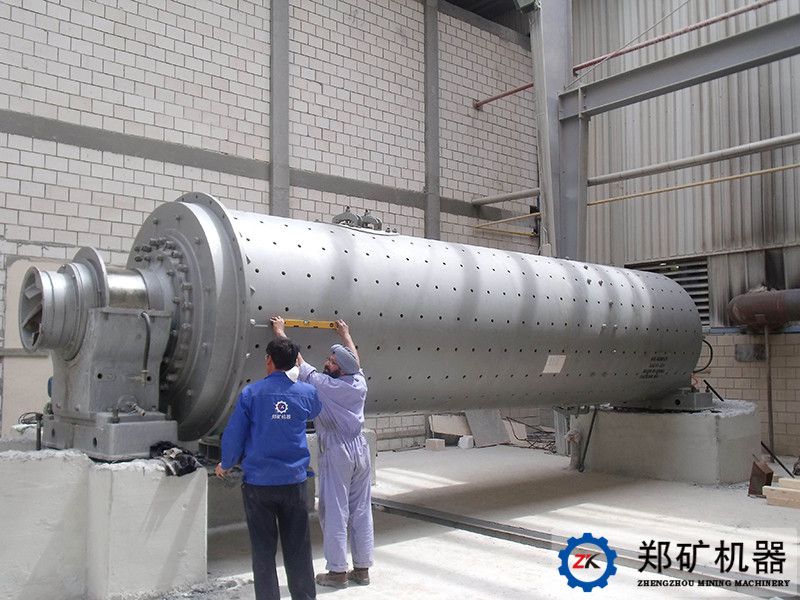

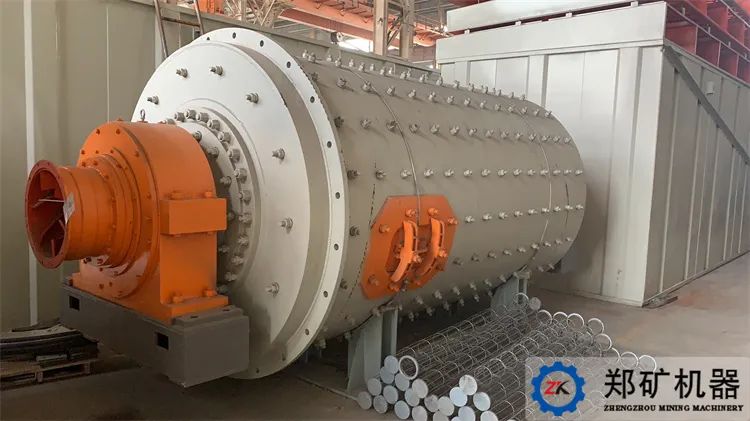

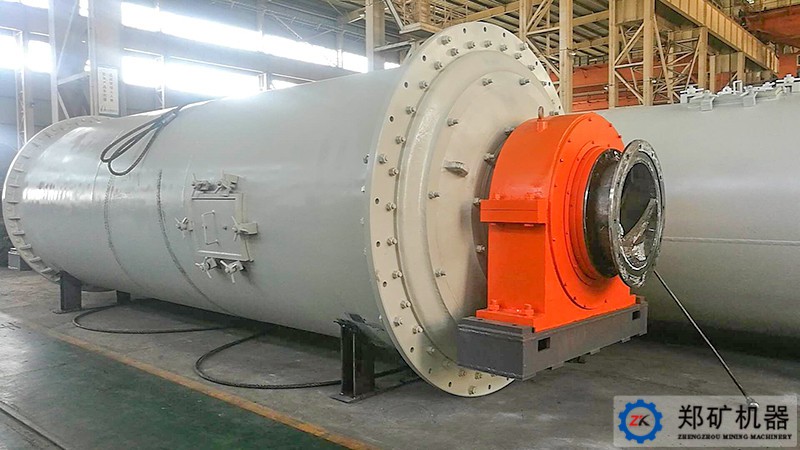

1、原煤储运系统来的原煤进入风扫煤磨,经过研磨,煤粉与200℃~350℃的热风进行传质传热,水分自煤进入烟气,煤粉被热风烘干,而后,煤粉随气流进入选粉机分选,选出的粗粉再次回到磨内研磨,细粉则继续随气流经煤风管道进入收粉系统。

2、风扫煤磨热风入口管道及煤风出口管道设置有泄爆阀及氮气保护接口,对设备及系统安全进行保护。选粉机采用变频电机调速,通对变频器的调整可远程实现对选粉机出粉细度的控制。

三、收粉系统

选粉机排出的合格细度的煤粉在防爆型袋式收尘器引风机负压作用下,通过煤风管道进入防爆型袋式收尘器,煤粉被捕集并落入收尘器下部煤粉斗,过滤净化后的烟气经引风机由烟囱排至大气。存于煤粉斗的煤粉经星型卸料器和螺旋输送机送入煤粉仓。

技术参数

主要设备\产能(t/h) 3 6 10 14 16 20 25 30
主要配套设备型号及技术经济指标
带式定量给料机 DEL-500 DEL-500 DEL-650 DEL-650 DEL-800 DEL-800 DEL-800 DEL-1000
风扫煤磨机(m) φ1.7×2.5 φφ2.2×3 φ2.4×4.75 φ2.6×5.25 φ2.9×4.7 φ3.2×4.7 φ3.2×5.8 φ3.5×6.0
筒体容积/m3 5.7 9.7 19.25 24.5 31 37.8 46.6 57.7
装球量/t 7.5 13 22 30 35 44 55 64
风扫煤磨机功率 /kW 95 180 280 400 560 710 900 1000
动态选粉机 MD200AP MD200AP MD350AP MD500AP MD700AP MD700AP MD850AP MD1000AP
选粉机功率 /kW 11 11 18.5 18.5 22 22 30 45
煤粉细度R90 ≤8%
煤粉水分 ≤2%
热风进口温度/℃ 220-350
磨机出口风温/℃ 60-70
排 放 浓 度/(mg/Nm3) 30
年工作日天数/天 300
操作人数/(人/班)

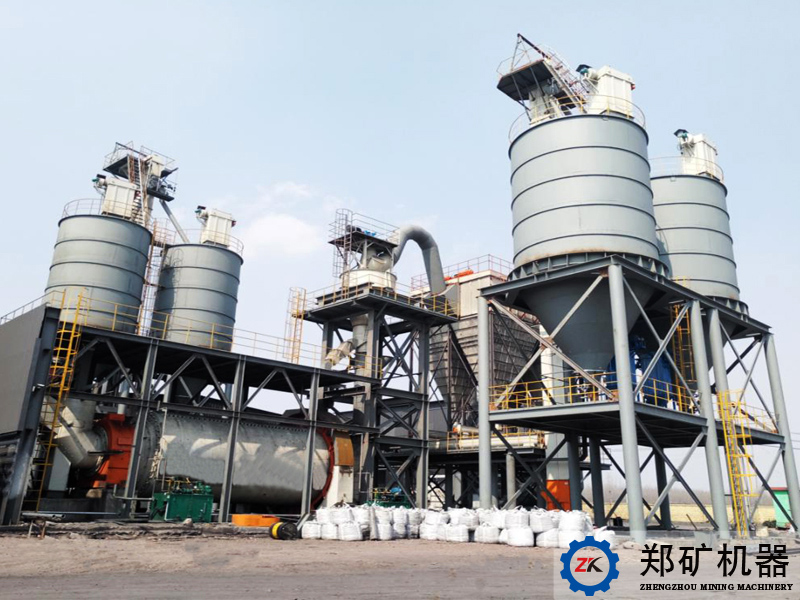

工程案例
