污泥陶粒生产线

污泥陶粒生产线

突出优势

河南郑矿机器可提供全套陶粒生产线设备,工艺和技术支持;原料主要有粉煤灰、粘土、页岩、污泥、矿渣、铝土矿、煤矸石等;欢迎咨询价格!



郑矿机器于2005年开始为陶粒行业供应设备及服务。与河南冶金规划设计院、郑州轻金属研究院和郑州大学机械学院合作,成立20人的研发团队,专业开发高效制粒机,研发期间,先后采用了10多家,共100多吨不同的原料,进行了10000多次的制粒试验,积累了大量的一手资料,不断改进设备性能,完善产品功能。公司开发研制的ZKZL型制粒机是陶粒行业制粒的专用设备,具有生产效率高、全自动化控制、无粉尘污染等特点。

郑矿机器拥有一整套制粒实验生产线,能够对客户的来料进行实验,找出该种物料的制粒工艺,给实际生产做指导。



点击图片查看对应生产线详情↓↓↓

粉煤灰陶粒生产线

粉煤灰陶粒

粘土陶粒生产线

粘土陶粒

页岩陶粒生产线

页岩陶粒

污泥陶粒生产线

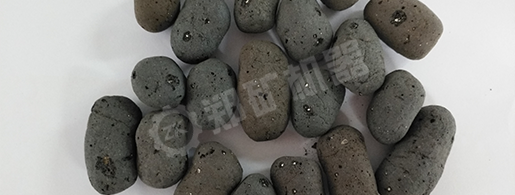

污泥陶粒

工作原理

工艺流程

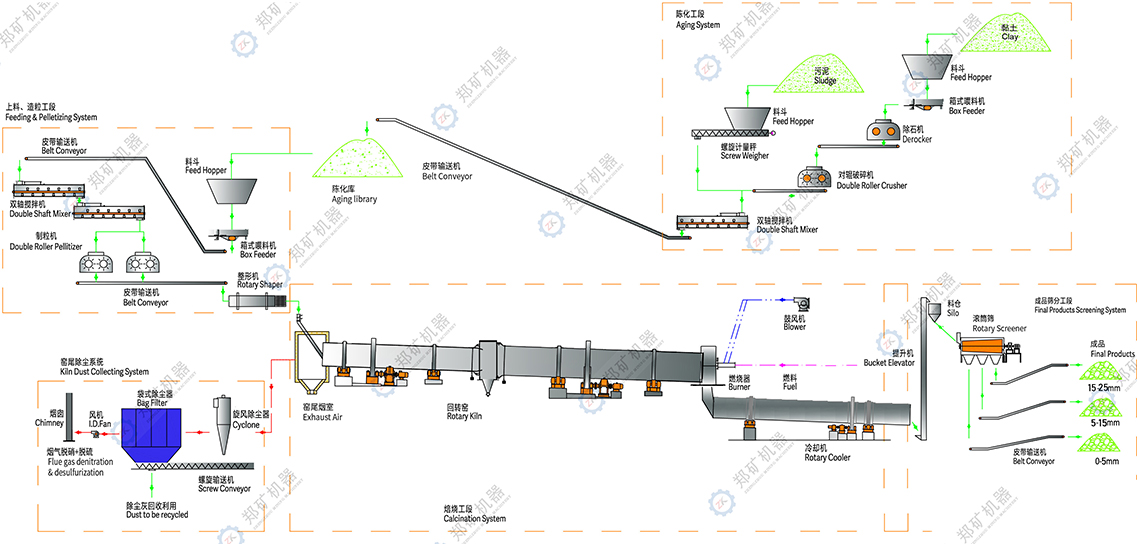

生产陶粒的工艺过程为:原料粉碎和粉磨→原料配比→原料搅拌→制粒→整形筛选→烧结→冷却→筛分→装袋。

汽车把污泥和黏土运输进厂后,存放在堆棚内进行自然晾晒一段时间后,由铲车送到各自的料仓中。黏土仓下设置一台板式喂料机,把黏土送到辊齿式破碎机进行破碎,可以设置多个辊齿式破碎机,使得黏土的粒度变得更小,然后送入双轴搅拌机。污泥通过仓下的螺旋输送机也进入到双轴搅拌机。污泥和黏土一起在双轴搅拌机内进行充分的混合和搅拌,然后送到陈化堆场进行堆存。


陈化后的混合料被铲车送到料仓,然后经过双轴搅拌机搅拌后,送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机,圆整处理后,小颗粒被筛出,合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后,再由回转筛分成5mm、15mm、25mm三种规格的成品,各自存放在堆场存放,装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧,可以节约大量的燃料。可以采用稻壳或其他种类的燃料,粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后,进入袋收尘器净化后排空。

陶粒主要生产设备 点击查看
陶粒回转窑 单筒冷却机 双轴搅拌机
陶粒回转窑 单筒冷却机 双轴搅拌机
ZKL制粒机 强力制粒机 GS滚筒筛
ZKL制粒机 强力制粒机 GS滚筒筛

合作客户案例  点击查看详情

广东清远中滔污泥粘土陶粒线

设备:回转窑等全套煅烧系统设备

产能:年产20万方陶粒

泰国TBM公司建筑陶粒生产线

设备:全套陶粒设备

产能:年产7万方建筑陶粒

福建漳州固废陶粒生产线

设备:全套陶粒设备

产能:日处理275吨固废

工艺流程

技术参数

污泥陶粒生产线规模及设备规格
产能(立方) 1.5万方/年 3.5万方/年 5万方/年 10万方/年
粘土破碎机 2PGC450×500 2PGC450×500 2PGC450×500 2PGC450×500
双轴搅拌机 2J40/3000 2J40/3000 2J50/3200 2J50/3200
对辊造粒机 GL600×500 GL800×700 GL800×700 2台 GL800×700 4台
插接回转窑 预热窑Φ1.25×18m 预热窑Φ1.8×22m 预热窑Φ2×24m 预热窑Φ3×20m
焙烧窑Φ1.6×14m 焙烧窑Φ2.2×18m 焙烧窑Φ2.5×20m 预热窑Φ2.5×12m
单筒冷却机 Φ1.2×15m Φ1.8×20m Φ2×20m Φ2.2×22m
竖式冷却器 4.1×4.1m 5.6×5.6m
空气冷却器 Φ150  50m2 Φ150    120m2 Φ220  200m2 Φ220  400m2
袋收尘器 ZM100 ZM200 ZM300 ZM550
风机 5633m3/h 12213m3/h 16099m3/h 33309m3/h
4655Pa 4009Pa 3741Pa 3785Pa
15kW 22kW 37kW 75kW
回转筛 Φ600×2900m Φ900×4200m Φ1100×4500m Φ1500×6000m
对应回转窑详细参数
规格 预热窑Φ1.25×18m 预热窑Φ1.8×22m 预热窑Φ2×24m 预热窑Φ3×20m
焙烧窑Φ1.6×14m 焙烧窑Φ2.2×18m 焙烧窑Φ2.5×20m 焙烧窑Φ3×22m
产量 2.21-2.96m3/h 4.42-5.9m3/h 5.57-7.41m3/h 9.85-13.13m3/h
斜度(° 3.5-4.0° 3.5-4.0° 3.5-4.0° 3.5-4.0°
转速(r/min) 预热窑1-5 预热窑1-5 预热窑1-3 预热窑1-5
焙烧窑1-5 焙烧窑1-5 焙烧窑1.2-3.6 焙烧窑0.9-2.7
煅烧温度(℃) 1200 1200 1200 1200
