YA系列圆振动筛

YA系列圆振动筛

产品介绍

YA系列圆振动筛主要适用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工等行业。对煤、矿石、焦炭等散状物料分级的一种高效率筛分设备。

处理量:50-500(t/h)

层数:1-3

适用物料适用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工


突出优势

1.环槽铆钉联接、结构先进,坚固耐用。

2.采用轮胎联轴器,柔性连接,运转平稳。

3.采筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷。

4.结构先进、采用块偏心作为激振力,激振力强、电耗低、噪音小。

5.采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理最大。

6.振动器采用大游隙轴承,稀油润滑、噪声低、寿命长。另部件通用性强,维修方便。

7.多种筛分辅助配置,更多地理解客户个性化的筛分需求,满足不同行业的需求,达到最佳筛分目的。

工作原理

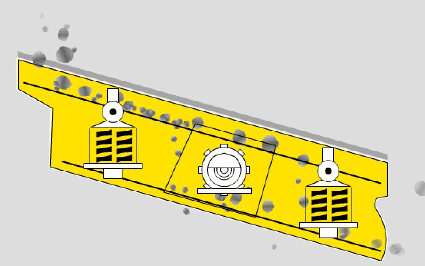

★、YA系列振动筛的工作原理是激振器安装在筛箱侧板上,并由电动机通过带传动带动其旋转,使其产生离心惯性力,迫使筛箱产生周期性往复振动,其运动轨迹近似于圆形;
★、当被筛分物料进入筛面后,由于筛面的振动使筛面上的物料层松散并离开筛面跳起,小颗粒物料能透过料层下落,而大颗粒物料不能透过料层,使原本杂乱无章的颗粒群发生了析离,形成了小颗粒在下、大颗粒在上的排列规则;
★、到达筛面的细颗粒,小于筛孔者透筛,最终实现了粗、细粒分离,完成筛分;同时,卡在筛孔中的颗粒将被振出,保证筛孔不发生堵塞。

YA振动筛主要由传动装置、筛箱、激振器、隔振装置、筛网等组成,主要结构特点是:
★、传动装置:电机与激振器采用皮带传动连接,传动平稳、可靠,可减缓振动对电机的冲击。
★、筛箱:采用框架式结构,侧板采用整板冷作、无焊接、强度高、使用寿命长;横梁与侧板间采用高强度螺栓联接,检修便捷;根据筛分要求的不同,可通过改变弹簧支座位置高度来实现筛面倾角的调整;根据物料分级要求的不同,筛箱有单层筛、双层筛、多层筛等不同结构形式。
★、激振器:激振器安装在筛箱侧板上,并由电动机通过三角皮带带动旋转,由于其旋转轴为偏心轴结构,在旋转的同时产生离心惯性力,迫使筛箱产生周期性的振动。
★、隔振装置:采用钢制螺旋弹簧作为隔振装置,具有安全可靠、使用寿命长的特点。

技术参数

型号规格

筛网

给料粒度(mm)

生产能力(t/h)

振次(r.p.m)

功率(kW)

重量(kg)

层数

面积(㎡)

筛孔尺寸(mm)

YA1848

1

7.5

6~50

≤200

150~525

845

15

6289

2YA1848

2

7.5

6~50

≤200

150~525

845

15

6945

YAH1848

1

7.5

30~150

≤50

250~1000

755

13

7122

2YAH1848

2

7.5

30~150

≤400

250~1000

755

15

7740

YA2148

1

10

6~50

≤210

180~630

748

18.5

9287

2YA2148

2

10

6~50

≤210

180~630

748

22

10532

YAH2148

1

10

13~200

≤400

270~1200

708

18.5

10430

2YAH2148

2

10

30~150

≤400

270~1200

708

22

11190

YA2160

1

12

6~50

≤200

230~800

748

18.5

9926

2YA2160

2

12

6~50

≤200

230~800

748

22

11249

YAH2160

1

12

30~150

≤400

350~1500

708

30

12490

2YAH2160

2

12

30~150

≤400

350~450

708

30

13858

YA2448

1

11

6~50

≤200

200~700

748

18.5

9834

YAH2448

1

11

6~50

≤400

310~1300

708

30

11830

2YAH2448

2

11

30~150

≤400

310~1300

708

30

13012

YA2460

1

14

6~50

≤200

260~780

748

30

12240

2YA2460

2

14

6~50

≤200

260~780

748

30

13583

YAH2460

1

14

30~150

≤400

400~1700

708

30

13096

2YAH2460

2

14

30~150

≤400

400~1700

708

30

14420

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
