PE/PEX颚式破碎机

PE/PEX颚式破碎机

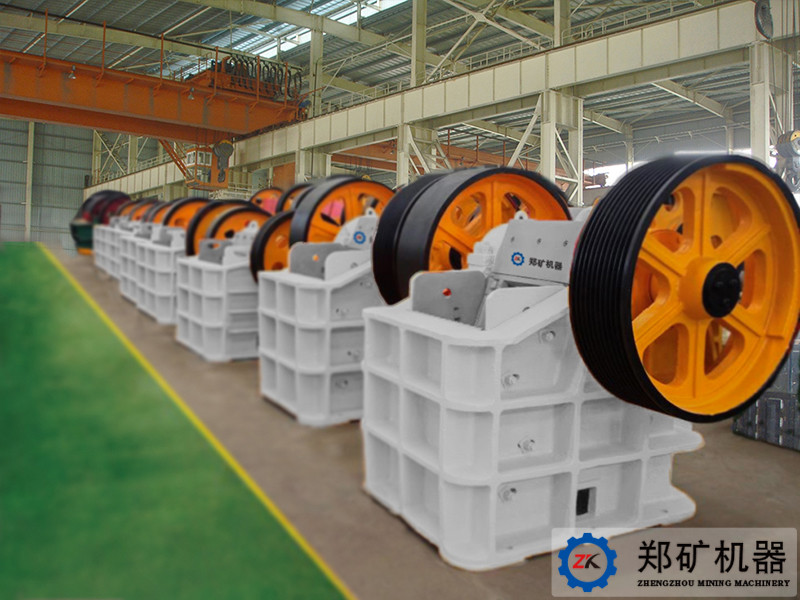

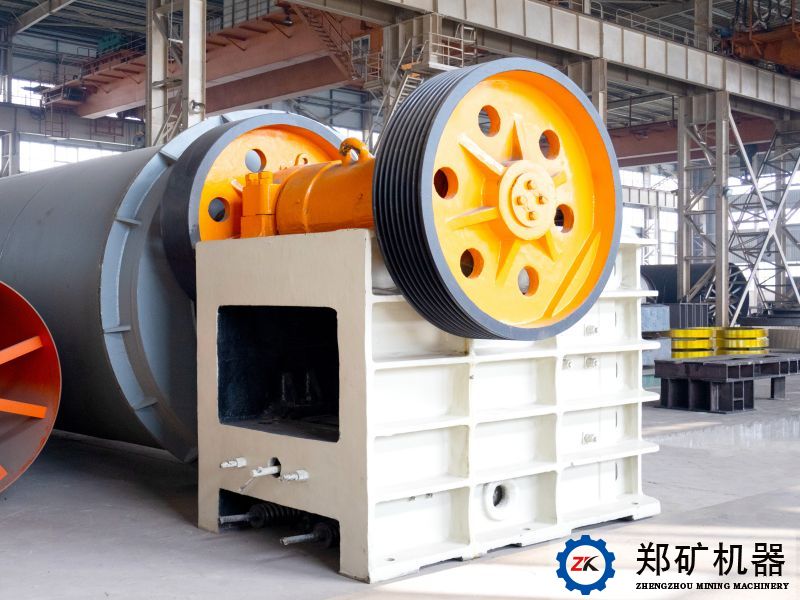

产品介绍颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。PE系列用于粗破,PEX系列用于中、细破。

产能:3-500(m³/h)

型号:PE-250×400-PEX-300×1300

范围各种岩石、矿石、石灰石等


突出优势

★、噪音低,粉尘少

★、生产效率高,破碎比大,产品粒度均匀,能耗低

★、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性

★、颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等特点

★、结构简单,工作可靠,运营费用低,润滑系统安全可靠,部件更换方便

★、采用了无摩擦破碎机理,物料在破碎过程中,颚板对物料的作用为纯挤压力而无相对滑动,因此颚板使用寿命长

★、对前板进行了结构优化,使得破碎腔加深而且无死区,物料受破碎的次数增加,动颚部的行程加大,排料顺畅,破碎能力也得到提高

颚式破碎机

工作原理

PE、PEX系列颚式破碎机是以电动机为动力,通过皮带传动驱动偏心轴,使动颚按预定轨迹作往复运动

★、从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料卸下

★、该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大

★、从而推动动颚板向定颚板接近,与此同时物料被挤压、劈裂和弯曲等多重破碎;当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板

★、此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产

颚式破碎机

PE、PEX系列鄂式破碎机主要有机架、偏心轴、带轮、侧护板、肘板、排料口调整装置、固定颚板、活动颚板、保险装置等组成,主要结构特点是:
★、机架
      主要由侧板、前箱组件、后箱等组成

★、偏心轴转动部分
      主要由动鄂、偏心轴、轴承、轴承座、皮带轮等组成,是传递动力的主要部分

★、破碎腔工作部分
      主要由定鄂板、动鄂板、侧衬板、护板等组成,是破碎物料的工作部件

★、保险装置
       由肘板、肘板座、弹簧、弹簧拉杆等组成,是破碎机在非正常情况下起安全防护作用的零部件

★、排料口调整装置
       主要由调整固定斜块、调整滑动斜块、顶丝螺栓、滑块锁紧拉杆等组成,用于调整排料口的大小尺寸,控制出料粒度。

颚式破碎机结构图

技术参数

型号规格

进料口尺寸(mm)

最大给料粒度(mm)

排料口调整范围(mm)

处理能力(m³/h)

功率(kW)

重量(t)

PE-250×400

250×400

210

20~60

3~13

15

2.8

PE-400×600

400×600

340

40~100

10~35

30

6.5

PE-500×750

500×750

425

50~100

25~60

55

10.6

PE-600×900

600×900

500

65~180

30~85

55~75

15.5

PE-750×1060

750×1060

630

80~180

72~150

90~110

28

PE-800×1060

800×1060

680

100~200

85~143

90~110

30

PE-870×1060

870×1060

750

170~270

145~235

90~110

30.5

PE-900×1060

900×1060

780

200~290

170~250

90~110

31

PE-900×1200

900×1200

780

95~255

100~240

110~132

49

PE-1000×1200

1000×1200

850

195~280

190~275

110~132

51

PE-1200×1500

1200×1500

1020

150~300

250~500

160

100.9

PEX-150×500

150×500

120

10~40

3~15

11

2.5

PEX-150×750

150×750

120

10~40

5~16

18.5

3.5

PEX-250×750

250×750

210

15~50

8~35

30

5.8

PEX-250×1000

250×1000

210

15~50

13~45

37

6.4

PEX-250×1200

250×1200

210

15~50

13~50

37

7.7

PEX-300×1300

300×1300

250

15~50

20~60

75

11
