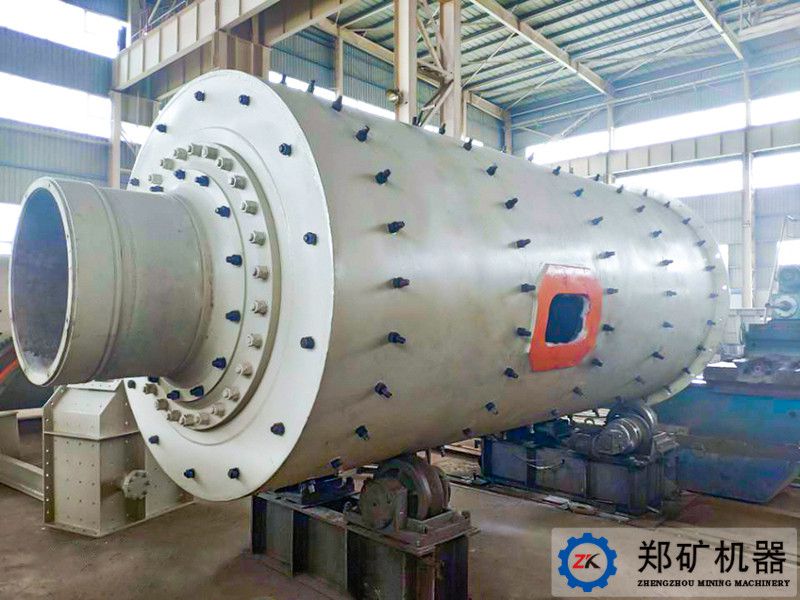

风扫煤磨机

风扫煤磨机

产品介绍风扫磨煤机适用于磨碎煤粉。在工业窑、回转窑采用煤粉作燃料时,要求煤粉细度85%以上通过200目网筛,水分低于2%,风扫磨是既能细磨又同时能烘干的最理想的煤粉加工设备。

产能:2-18(t/h)

规格型号:Φ1500×3000-Φ2500×3900

范围电力、建材、冶金、化工等生产行业


突出优势

粉磨效率高,能耗相对低,单位产品金属消耗量量较少
连续作业、生产能力大,
性能可靠,维修费用低
粉磨细度细,粒度均匀,
结构简单、烘干能力大
振动小,噪音低,设备密封性良好,无粉尘外溢,环境清洁,满足**环保要求

工作原理

   风扫煤磨机的工作原理是喂料设备将原煤送入进料装置的溜槽内,在物料下落的同时,温度为300℃左右的热风通过进风管进入进料装置开始对原煤进行烘干;

★   原煤经过进料螺旋筒进入磨机仓内,由于筒体的回转,仓内的研磨体被带到一定高度后抛落,利用其降落时的冲击能和摩擦能将原煤进行破碎和研磨;

★   在原煤被破碎和研磨的同时,由专设的引风机经过磨机的出料装置将已研磨好的细粉连同已用过的热风一同抽出磨机,细粉与热风的混合物经过选粉机进行分选,合格的粉料进入收尘器不合格的粉料返回磨机重新 研磨。

风扫煤磨机主要由进料装置主轴承装置回转部出料装置传动装置及辅助系统等组成,主要结构特点是:
、进料装置:由与水平方向成45°夹角的进料口、水平方向的进风管、衬板、支架等组成;进料口内装有可以更换的耐磨衬板,且进料装置上设有密封装置,保证其具有良好的密封性能。
、主轴承装置:采用滑动轴承,具有较好的强度、塑性、聚合性、减摩性、耐磨性、润滑性和传热性,能够满足中空轴良好的润滑要求,尤其适宜风扫煤磨机低速、重载、多粉尘的工作环境。
、回转部:由中空轴、筒体、衬板、检修门等组成;其中,进料端中空轴轴颈设有预留间隙,可以减小筒体由温差的伸缩和安装造成的误差,保证齿轮的准确啮合。
、出料装置采用独特的流线型设计,在降低通风阻力、增大有效容积的同时,使卸料更加顺畅。
、传动装置:主要由电机、减速器、联轴器、齿轮对等组成。

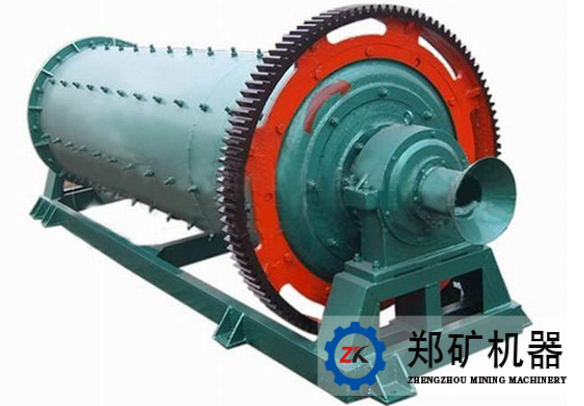

风扫球磨机

技术参数




规格(mm)
研磨体装载量(t) 筒体转速(t/min) 生产能力(t/h) 电动机
型号 功率(kw) 电压(v)
φ1200x2400 4.8 32 1.4-2 Y280V-8 45 380
φ1500x3000 8 28.8 2-3 JR125-8 95 380
φ1700x2500 7.5 24.5 3-5 JR116-8 95 380
φ2200x3000 13 22 5-6 JR136-8 180 380
φ2400x4750 22 20 10-12 YR400-8 280 6000
φ2900x4700 35 18.6 16 JSQ1512-6 570 6000
