棒磨机

棒磨机

产品介绍

棒磨机是一种筒体内所装载研磨体为钢棒的磨机。棒磨机有干式和湿式两种形式一般是采用湿式溢流型,可作为一级开路磨矿使用。

进料粒度:≤25-≤50mm
处理能力0.62-180t/h

范围棒磨机广泛用在人工石砂、选矿厂、化工厂电力部门、矿石、水泥、硅酸盐制品、建筑材料、耐火材料、化肥、玻璃、陶瓷以及金属选矿等领域



突出优势

1、节省动力

较老型设备更加节省动力。产物粒度较均匀,合粗大粒子和矿泥较少。棒磨机产物和球磨机产物的粒度特性相比较,开路工作的棒磨的产物粒度特性曲线和闭路工作的球磨的几乎一样。



2、出料均匀产量高

采用先进的可控进出料棒磨机技术,结合实际用户的研磨物料配用合适的研磨体,一改传统球磨机的面接触为线接触,使华力牌制砂机的出料粒度更为均匀、产量更高,适用于不同硬度(莫氏硬度5.5~12)的矿石。

工作原理

棒磨机由电机通过减速机及周边大齿轮减速传动或由低速同步电机直接通过周边大齿轮减速传动,驱动筒体回转。筒体内装有适当的磨矿介质-钢棒。磨矿介质在离心力和摩擦力的作用下,被提升到一定高度,呈抛落或泄落状态落下。被磨制的物料由给矿口连续的进入筒体内部,被运动的磨矿介质所粉碎,并通过溢流和连续给矿的力量将产品排出机外,以进行下一段工序作业。

当要求产品粒度80%小于2.0%至0.5毫米时,一般采用棒磨机,棒磨机的产品粒度,一般最大不超过4.7毫米,最小不小于0.4毫米,棒磨机的给矿粒度为80%小于20毫米至4毫米,给矿粒度最大也可达50毫米。由于磨棒的材质等原因,磨棒的长度不能超过6.1米,否则会造成乱棒等恶果,因此棒解机的规格还没有超过规格4.6×6.3米。

棒磨机生产厂家

矿石给入棒磨机时,粗颗粒在给矿端,细颗粒在排矿端:因此棒群在运转中不能作到完全平行而处于倾斜,这也是限制磨棒不能太长的一个原因。

棒磨机的破碎比为15:1至20:1,国外大部分选厂的常规碎磨流程是由破碎机、棒磨机、球磨机组成,我国选矿厂采用棒磨机的不多,球磨机的给矿粒度偏高,造成能耗、磨矿介质消耗、衬板消耗等偏大。棒磨机由于磨棒处于线接触,所以大的物料首先受到磨碎,具有选择性磨碎作用因此产品粒度范围较窄,产品粒度均匀,过粉碎现象较少,磨矿效率较高

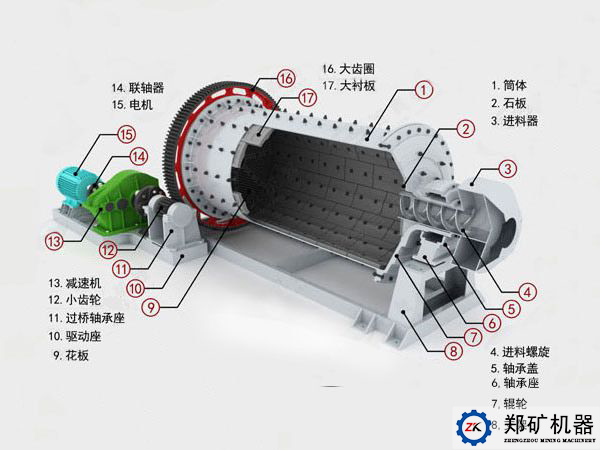

磨机主要由电机、主减速器、传动部、筒体部、主轴承、慢速传动部、进料部、出料部、环形密封、嬉游人话站、大小齿轮喷射润滑、基础部等组成。

技术参数

型号规格 直径 长度 筒体转速(r/min) 给料粒度(mm) 排料粒度(mm) 处理量(t/h) 功率 (kw) 总重 (t)
ZKB0918 900 1800 36-38 ≤25 0.833-0.147 0.62-3.2 18.5 5.9
ZKB0924 900 2400 36 ≤25 0.833-0.147 0.81-4.3 22 6.7
ZKB1224 1200 2400 36 ≤25 0.833-0.147 1.1-4.9 30 13.9
ZKB1530 1500 3000 29.7 ≤25 0.833-0.147 2.4-7.5 75 19.8
ZKB1830 1830 3000 25.4 ≤25 0.833-0.147 4.8-11.6 130 34.9
ZKB2130 2100 3000 23.7 ≤25 0.833-0.147 14-35 155 46.5
ZKB2136 2100 3600 23.7 ≤25 0.833-0.147 19-43 180 48.7
ZKB2430 2400 3000 21 ≤50 0.833-0.147 25-65 245 59.7
ZKB2736 2700 3600 20.7 ≤50 0.833-0.147 32-86 380 92.5
ZKB2740 2700 4000 20.7 ≤50 0.833-0.147 32-92 400 95
ZKB3245 3200 4500 18 ≤50 0.833-0.147 64-180 630 149

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372感谢您的到访!
