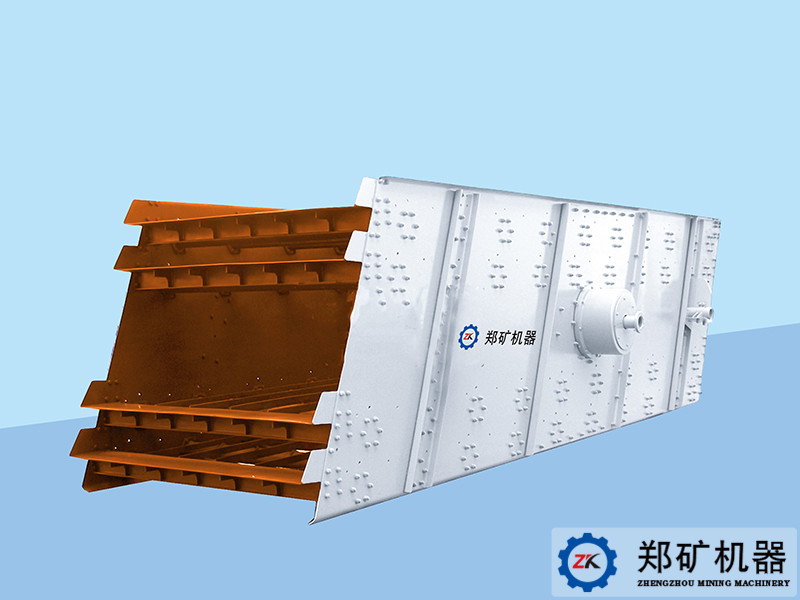

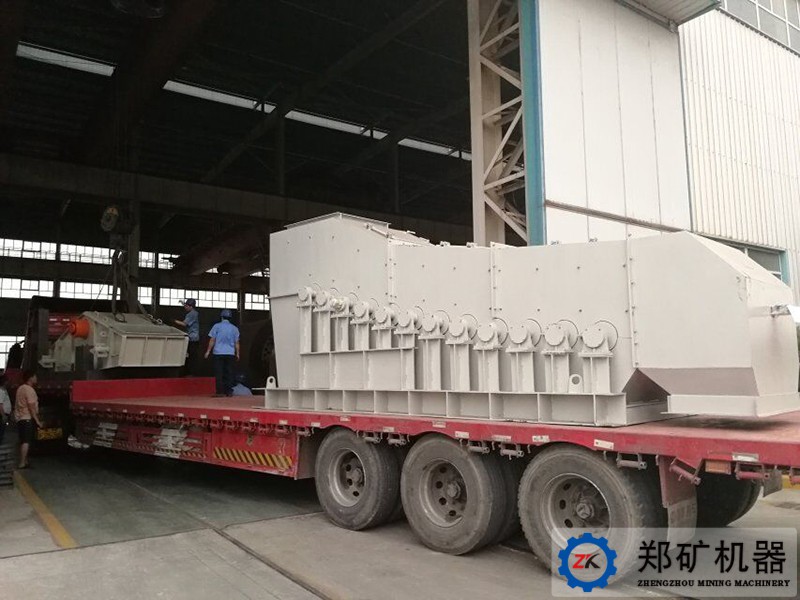

YK系列圆振动筛

YK系列圆振动筛

产品介绍YK振动筛是根据我国生产需要,在消化、吸收从德国引进的USK型振动筛的基础上,总结我们多年的研究设计和使用筛机的经验,结合我国国情研制出来的新型系列振动筛,是USK型振动筛创新国产化的产物。

处理量:20-900(t/h)

层数:1-4

适用物料适用于煤炭、冶金、矿山、发电、建材工业、水利工程、轻工和化工等行业


突出优势

1.采用块偏心作为激振力,激振力强。

2.筛子横梁与筛箱采用高强度螺栓联结,无焊接。

3.筛机结构简单,维修方便快捷。

4.采用轮胎联轴器,柔性联接,运转平稳。

5.筛分效率高、处理量大、寿命长。

工作原理

圆振动筛是以筛箱和振动器等激振部件及橡胶弹簧为弹性元件组成的单质量强迫振动系统的筛分设备,电动机通过轮胎式联轴节驱动振动器,使振动器的偏心块快速旋转产生激振力。使筛箱做连续振动,物料则随筛箱在倾斜的筛面上作连续的抛射运动;抛起时分层,落下与筛面接触过程中颗粒透筛,周而复始地完成颗粒的分级过程。

主要由振动器、筛箱、支撑装置、传动装置等部分组成,其结构特点是:筛箱各部件采用高强度螺栓连接,连接可靠且便于拆卸,维修方便。

振动器采用箱式块偏心振动器,而且由于水平安装在筛箱侧板上,所以侧板高度降低,省去了安装振动器用的大截面传动梁,从而简化了结构,减轻了筛机质量,也减少了安装空间。

结构组成

技术参数



型号规格

筛网层数

筛网面积

(㎡)

振次

(v.p.m)

双振幅

(mm)

生产能力

(m³/h)

功率(kW)

外形尺寸

(mm)

重量

(kg)

2YK1224

2

2.88

970

6~8

20~120

5.5

2673×2382×2027

1750

YK1235

1

4.2

970

6~8

20~150

5.5

3710×2464×1450

1729

2YK1235

2

4.2

970

6~8

20~150

7.5

3705×2393×2339

2476

3YK1235

3

4.2

970

6~8

20~150

7.5

3621×2521×2581

3158

4YK1235

4

4.2

970

6~8

20~150

11

3510×2521×2830

4160

YK1545

1

6.75

970

6~8

20~150

11

4904×3044×2179

3319

2YK1545

2

6.75

970

6~8

20~150

15

5042×3090×3165

5308

3YK1545

3

6.75

970

6~8

20~150

15

4972×3090×3395

5915

4YK1545

4

6.75

970

6~8

20~150

18.5

4915×3155×3804

7260

YK1548

1

7.2

970

6~8

20~150

11

5190×3044×2186

3319

2YK1548

2

7.2

970

6~8

20~150

15

5265×3140×3208

5284

3YK1548

3

7.2

970

6~8

20~150

15

5200×3090×3440

6186

4YK1548

4

7.2

970

6~8

20~150

18.5

5200×3155×3849

7284

YK1860

1

10.8

970

6~8

32~350

15

6302×3365×2992

4651

2YK1860

2

10.8

970

6~8

32~350

18.5

6020×3455×3756

6195

3YK1860

3

10.8

970

6~8

32~350

18.5

6020×3455×4180

7613

4YK1860

4

10.8

970

6~8

32~350

22

5963×3505×4463

8650

YK2160

1

12.6

970

6~8

66~720

18.5

6302×3730×2992

4917

2YK2160

2

12.6

970

6~8

66~720

22

5966×3958×3975

6856

3YK2160

3

12.6

970

6~8

66~720

30

5966×3958×4400

9112

4YK2160

4

12.6

970

6~8

66~720

30

5966×3958×4780

11405

YK2460

1

14.4

970

6~8

75~750

18.5

6302×4155×2992

5243

2YK2460

2

14.4

970

6~8

75~750

30

6027×4308×3975

8503

3YK2460

3

14.4

970

6~8

75~750

30

6027×4308×4400

10400

4YK2460

4

14.4

970

6~8

75~750

30

5966×4308×4780

12068

2YK2475

2

18

970

6~8

120~900

30

7812×4308×4642

10709

3YK2475

3

18

970

6~8

120~900

37

7718×4393×5033

13400

4YK2475

4

18

970

6~8

120~900

45

7718×4494×5361

15500

YK3060

1

18

970

6~8

200~900

30

6302×4943×3108

14052

2YK3060

2

18

970

6~8

200~900

37

6207×4943×3985

17185

3YK3060

3

18

970

6~8

200~900

45

6207×4943×4485

19200

4YK3060

4

18

970

6~8

200~900

45

6207×4943×4785

21080
