建筑陶粒回转窑

建筑陶粒回转窑

产能:年产1.5-15万m³

型号:Ø1.5×26m-Ø3.0×20m

范围冶金、电力、化工、水泥、钢铁、选矿等


突出优势

建筑陶粒作为一种新型环保材料,在建筑领域得到了广泛的应用,即可制成墙板、砖等新型墙体材料,又可作保温隔热、楼板、轻质混凝土、水处理净化等用途。而回转窑作为建筑陶粒生产的关键性设备,其性能高低直接影响到成品陶粒的品质和生产成本。
1、单位产品燃料能耗低,负压操作,粉尘污染小,回转窑传动采用变频调速,效率高,电耗低
2、布置紧凑、系统设备重量轻、**,工艺流程简单,同时完成烘干、造粒、煅烧


工作原理



★、河南郑矿机器有限公司独立的成套建筑陶粒试验线系统

建筑陶粒试验线建筑陶粒试验线

河南郑矿机器有限公司独立的成套建筑陶粒试验线系统 ★



★ 、建筑陶粒生产线,原料是粘土或者污泥时,生产流程可以分为原料处理、搅拌、制粒、插接式回转窑、冷却、成品筛分、装袋发货;

★ 、原料是页岩时,生产流程可以分为破碎、筛分、单筒式回转窑、冷却、成品筛分、装袋发货。燃料可采用煤、天然气、生物质燃料等。



建筑陶粒生产流程

1、建筑陶粒原料处理

★ 、主要原料粘土或者污泥,一般掺加粉煤灰等干粉状物料,目的是避免物料太湿,混合后利于运输和使用。
★ 、设立粘土(或污泥)堆棚和粉煤灰堆场,使用时用铲车取料,并进行配比混合,然后送入料仓。
★ 、粘土块度大时,先经过辊齿式破碎机进行破碎,使粒度变小。

  齿辊破碎机建筑陶粒建筑陶粒

建筑陶粒辊齿式破碎机   建筑陶粒原料粘土  建筑陶粒原料页岩



2、建筑陶粒搅拌和制粒


★ 、料仓下设置板链喂料机,把物料送至双轴搅拌机进行搅拌,目的是物料混合的更加均匀。
★ 、然后物料落入对辊式制粒机,形成大约5~10mm的料球颗粒,再通过输送机送入插接式回转窑。
★ 、板链喂料机采用变频器控制物料量。

建筑陶粒板链输送机建筑陶粒对辊制粒机建筑陶粒螺旋输送机

建筑陶粒板链喂料机  建筑对辊式制粒机 建筑陶粒输送机



3、建筑陶粒预热和焙烧


★ 、料球颗粒由下料溜管进入预热窑,水分得到烘干后,进入回转窑焙烧窑,随着温度的升高,物料内部发生化学变化,生成的气体使物料变得蓬松,
★ 、在高温下颗粒表面出现液相,使物料内部的气孔被封闭起来,形成体积密度大约500kg/m3的建筑陶粒

建筑陶粒回转窑预热器建筑陶粒回转窑建筑陶粒制粒机

回转窑竖式预热器 建筑陶粒回转窑 建筑陶粒制粒机

4、建筑陶粒冷却


★ 、出窑的建筑陶粒进入冷却机。冷却机可以采用单筒式冷却机、竖式冷却器、篦式冷却机等设备。
★ 、在冷却机里面,外界空气与高温的陶粒进行热交换,陶粒被空气冷却后,卸出冷却机
★ 、同时空气被加热后,作为高温助燃空气进入回转窑,起到节能的作用。

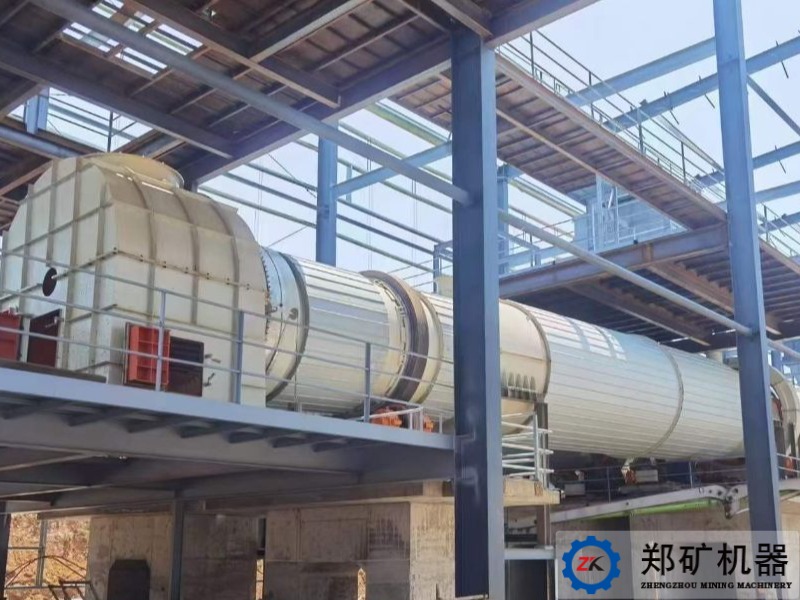

建筑陶粒单筒冷却机

★ 建筑陶粒单筒冷却机设备 ★



5、建筑陶粒燃料燃烧设备


★ 、如果采用煤作为燃料,需要设置煤粉磨机选粉机、袋收尘器、风机、提升机、煤粉仓和燃烧器,把原煤制成煤粉,然后把煤粉送入回转窑燃烧。
★ 、如果采用天然气作为燃料,仅需要设置一台鼓风机和天然气燃烧器,把天然气送入回转窑燃烧。
★ 、还可以采用生物质燃料,比如稻壳作为燃料。稻壳磨成粉状,送到一个小仓,经过卸料风格轮进入到燃烧器,被风机吹送到回转窑内燃烧。

建筑陶粒球磨机建筑陶粒燃烧器建筑陶粒选粉机

建筑陶粒球磨机 建筑陶粒回转窑燃烧器 建筑陶粒选粉机

6、窑尾收尘


★ 、出回转窑的废气经过一台多管冷却器降温后,送到袋收尘器进行净化除尘,然后排入大气中。



7、成品筛分和包装


★ 、出冷却机后的陶粒,进入一台振动筛(或者回转筛),被筛分成5mm、15mm、25mm的粒径,然后分别装袋,即可装车销售。

除尘器滚筒筛建筑陶粒成品

建筑陶粒除尘器 建筑陶粒滚筒筛 建筑陶粒成品

更多有关建筑陶粒生产线相关设备请点击:“郑矿机器建筑陶粒专题网”  tl.hnzkjq.cn

 粉煤灰                    粘土                    页岩                   污泥

  ★粉煤灰建筑陶粒★ ★粘土建筑陶粒★ ★页岩建筑陶粒★ ★污泥建筑陶粒★



建筑陶粒生产线工艺流程



建筑陶粒生产线流程

★、回转窑分两部分:干燥窑与煅烧窑
★、分别有各自独立的传动系统,便于分别调节各自转速
★、整体为插接式布置,连接处设置分体式连接罩,便于检修

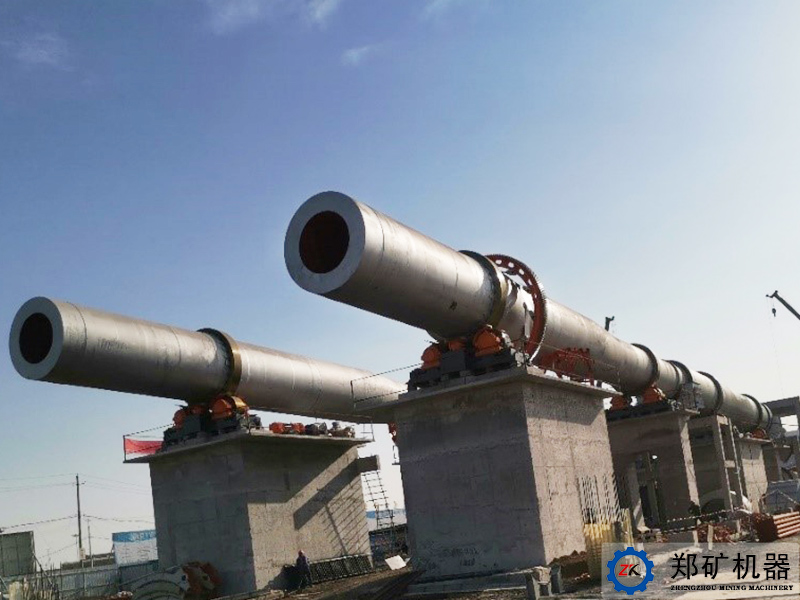

建筑陶粒回转窑


技术参数



序号

规格(m)

生产能力

斜度(%)

筒体转速(r/min)

减速机

电动机

时产量(m3/h)

年产量 (万m3/a)

型号

功率(kW)

1

预热窑

φ1.25×18

2.95~3.94

1.8~2.4

4

1.0~5.0

ZQ500

YCT225-4A

11

焙烧窑

φ1.6×14

1.0~5.0

ZQ650

YCT225-4B

15

2

预热窑

φ1.55×20

4.36~5.81

2.67~3.5

4

1.0~5.0

ZQ650

YCT250-4A

18.5

焙烧窑

φ1.9×16

1.0~5.0

ZQ750

YCT250-4B

22

3

预热窑

φ1.8×22

5.9~7.87

13.61~4.8

4

1.0~5.0

ZQ750

YCT250-4B

22

焙烧窑

φ2.2×18

1.0~5.0

ZQ750

YCT250-4B

22

4

预热窑

φ2.0×24

7.42~9.88

4.54~6

4

1.0~5.0

ZSY224

YCT280-4B

30

焙烧窑

φ2.5×20

1.0~5.0

ZSY224

YCT315-4A

37

5

预热窑

φ3.0×20- φ2.5×12

9.5~17.51

8.04~10.7

4

1.0~5.0

ZS1450

YCT355-4B

75

焙烧窑

φ3.0×22

1.0~5.0

ZS1250

YCT355-4A

55

6

预热窑

φ3.2×20- φ2.8×14

13.9~16.2

10.0~11.5

4

1.0~5.0

ZS1450

YCT355-4A

55

焙烧窑

φ3.0×22

1.0~5.0

ZS1250

YCT355-4A

55

★、单筒回转窑

序号

规格(m)

生产能力

斜度(%)

筒体转速(r/min)

减速机

电动机

时产量(m3/h)

年产量(万m3/a)

型号

功率(kW)

1

φ1.5×26

3.2~3.85

1.96~2.35

4

1.2~3.6

ZQ850

YCT250-4A

22

2

φ1.8×28

4.56~5.46

2.78~3.34

4

1.2~3.6

ZL75

YCT280-4A

30

3

φ2.2×30

6.34~7.6

3.88~4.65

4

1~3

ZS125

YCT315-4A

45

4

φ2.4×33

8.32~9.99

5.09~6.11

4

1~3

ZS125

YCT315-4B

75

5

φ2.6×28-φ3.0×20

14.68~17.62

8.98~10.78

4

1.2~3.6

ZS165

YCT355-4C

90
