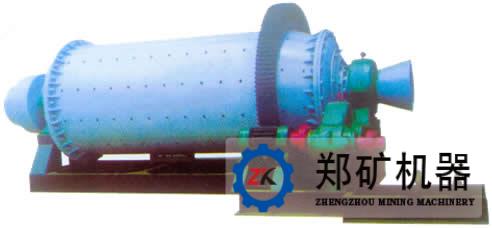

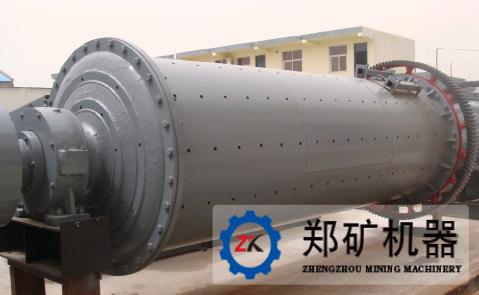

设备名称：圆锥球磨机

圆锥球磨机重要指标A：筒体转速:Φ20.6-49.0每分

圆锥球磨机重要指标B：装球量:600-39000KG

产品简介：圆锥球磨机改变了原有的球磨机结构，使机体、底架一体化，安装时可一次性吊放在基础平面上。主轴采用双列向心球面滚子轴承，可降低能耗30%。由原来格子式强制排料改为溢流式控制排料，可提高磨细粒度，处理量可增加15-20%，是新一代的球磨机。

圆锥球磨机产品介绍：

（包括；1.圆锥球磨机的基本特点；2圆锥球磨机适用于行业范围；3.该设备的应用领域）

河南郑矿机器生产的圆锥球磨机，采用自动调心双列向心球面滚子轴承，运转阻力小，节能效果显著。筒体部分，在原有筒体出料端增加了一段圆锥筒体，既增加了磨机的有效容积，又使筒内介质分配更加合理。圆锥球磨机广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。是新一代的球磨机。

圆锥球磨机产品用途：

圆锥球磨机是物料被破碎之后，再进行粉碎的关键设备，可对各种矿石和其它可磨性物料进行干式或湿式粉磨；河南郑矿机器有限公司生产的圆锥球磨机广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。是新一代的球磨机。

圆锥球磨机性能特点：

1.中空轴采用铸钢件，内衬可拆换，对物料适应性强

2.能连续生产、处理量增加

3.破碎比大，提高磨细粒度

4.易于调速粉磨产品的细度

5.回转大齿轮采用铸件滚齿轮加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

6.本机运转平稳，工作可靠且耗能小。

 圆锥球磨机结构组成：

本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠。

可用于开流粉磨，也使用于与选粉机组成的循环圈流粉磨,球磨机广泛应用于粉磨生产线包括：圆锥、硅酸盐、新型建筑材料、耐火材料、肥料黑色和有色金属的选矿，玻璃陶瓷等, 圆锥球磨机主要用于圆锥厂成品及原料的粉磨，也使用与冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料。

圆锥球磨机的工作原理：

球磨机是由水平的简体，进出料空心轴及磨头等部分组成，简体为长的圆筒，筒内装有研磨体，筒体为钢板制造，有钢制衬板与简体固定，研磨体一般为钢制圆球，并按不同直径和一定比例装入筒中，研磨体也可用钢段，

根据研磨物料的粒度加以选择，物料由球磨机进料端空心轴装入筒体内，当球磨机简体转动时候，研磨体由于惯性和离心力作用，摩擦力的作用，使它帖附近筒体衬板上被筒体带走，当被带到一定的高度时候，由于其本身的重力作用而被抛落，下落的研磨体像抛射体一样将筒体内的物料给击碎。

球磨机原理图

球磨机工作原理图

技术参数(参考,可按要求定做)

 圆锥球磨机简表
