耐火材料在水泥熟料出产中起到了至关重要的作用，而耐火砖则是重中之重，它不只起到了保温隔热作用，使窑内物料更均匀地吸收热量，也维护了窑简体，使之避免与高温物料直接触摸。但由于长时间处于高温、冲蚀的环境，一同作为一种耗费材料，必有必定的生命周期。当耐火砖的自身功用达不到出产的要求时（如砖厚度过薄），需及时替换，在实践出产中，窑内耐火砖厚度是替换时的一项重要方针。
例：现有一条2500t/d熟料出产线，回转窑规格为4mx56m，测量窑内耐火砖厚度已成为停机检修必查的项目。每次停机检修都有部分换砖计划，以往选用人工测量，就是工人手持电钻进入回转窑内直接钻透耐火砖进行测量，这样不只会有窑皮坠落构成人员损害的危险，而且作业量大，粉尘污染严峻（运用电钻打孔简单对耐火砖构成深度损害，易发作裂纹影响运用周期）。鉴于直接用仪器测量，购买仪器价格不菲，现介绍一种简易有用的测量砖厚度的方法。
测量砖的厚度

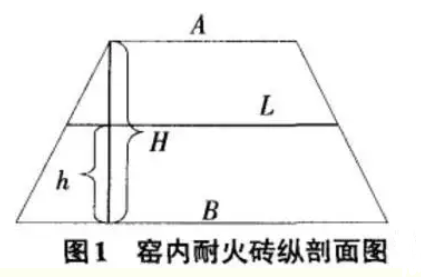

回转窑企业采用的窑内耐火砖纵剖面为等腰梯形，如下图所示。
一个标准耐火砖的正视图尺寸，高度为H，假设运行一段时间出现了磨损，则新的断面长度为L，未知的砖厚度为h，根据面积法，可以用已知的或者可以测量的数据，计算出砖厚度h：=（B-L）×HI（B-A），式中：A为新耐火砖的上底边长度；B为新耐火砖的下底边长度；L为耐火砖磨损后测得的顶边长度；H为新耐火砖的高度。
这样，只要在停机检修时候进入窑内测得L即可，用EXCEL表格设置上面的公式，输入L，便可得到需要的砖厚度，请看下表。
这样既节省了时间，又减轻了劳动强度，本测量方法适用于所有楔形砖。
（1）在测量过程中，若测量方位的整环耐火砖没有直接显露，表面掩盖窑皮，应*先把窑皮整理掉，运用钢刷整理洁净耐火砖的表面，将砖与砖之间的缝隙完全显显露来。
（3）在测量静态设备耐火砖（三次风管道、分化炉等）时，由于其内部表面相对平整，若存在结皮，应先打掉结皮再测量；若根本不存在结皮，耐火砖显露，则可以直接测量。
（4）假设耐火砖存在高低不平的情况，为减小过失，建议选用人工钻孔测量，查询其内部结构，查找耐火砖发生非周期性磨损的原因。
此种测量方法作为一种简练方法来弥补以往的电钻打孔测量。检修期间运用此种方法测量与电钻开孔测量（回转窑耐火砖）进行对比后，发现回转窑耐火砖测量过失大约在5～8mm。
三次风管耐火砖运用此种方法测量后，将砖撤除直接运用标尺进行测量对比，发现三次风管耐火砖测量过失大约在3-6mm，由于*大过失没有超过1cm，测量效果可以选用、接受。
