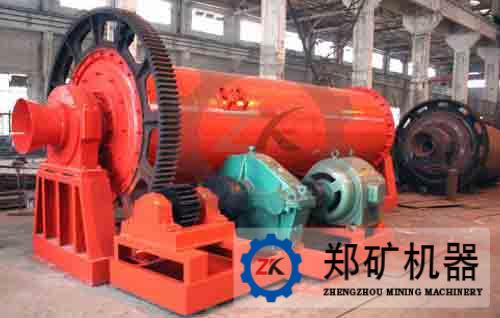

设备名称：卧式球磨机

设备重要指标A：重量：36-254T

设备重要指标B：电机功率：245-3530kw

设备重要指标C：磨机形式：开流/圈流

产品简介：卧式球磨机是一种比较老的常规型球磨机，由一个水平放置并能旋转的圆筒和放在筒中的一些球组成的。圆筒一般是钢制的，也有为特殊需要而用瓷、石等材料作内衬的；球也是这样，有钢制和瓷制的，甚至有采用鹅卵石的。需要研磨的墨料连同球一起在圆筒中旋转，由于球的作用，墨料便被粉碎和分散。球磨机一般适于分散较稀的墨料，例如，轮转新闻油墨、溶剂型油墨等。

卧式球磨机产品详细介绍：

使用卧式球磨机这种设备由于毋需预分散，颜料与连结料甚至辅助材料都可以一起投入，因此操作简便，管理和生产成本也比较低。同时，由于卧式球磨机是密封的，故机器运转几乎没有挥发物料和气味的外逸，因而也是较安全的一种设备。这就是为什么在已经有了效率高得多的设备的今天，仍在有些地方继续使用这种设备的主要原因。

在卧式球磨机中，球在圆筒内运动的形式与研磨效果是有密切关系的，有人在玻璃壁的球磨机运转时利用照相来研究球的运动情况，发现球的运动可以分成四种形式：倾流式运动(球彼此紧靠地滚动，且球群达到一定高度后倾注流下)、奔流式运动(球达到一定高度后，单个的球分别脱离球群，落在筒壁下部的墨料中)；滑动式运动(球群合为一体沿筒壁下滑)、离心式运动(球由于圆筒壁上随圆旋转)。

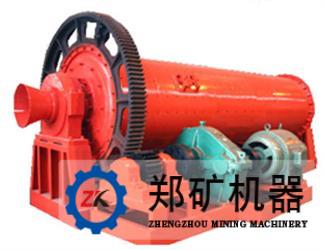

卧式球磨机产品用途：

可用于开流粉磨，也使用于与选粉机组成的循环圈流粉磨,球磨机广泛应用于粉磨生产线包括：硅酸盐、新型建筑材料、耐火材料、肥料黑色和有色金属的选矿，玻璃陶瓷等, 卧式球磨机主要用于矿山等其他厂成品及原料的粉磨，也使用与冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料

卧式球磨机性能特点：

1.中空轴采用铸钢件，内衬可拆换，对物料适应性强

2.能连续生产

4.易于调速粉磨产品的细度

5.回转大齿轮采用铸件滚齿轮加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

6.本机运转平稳且密封，工作可靠。

卧式球磨机结构组成：

本机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳且密封，工作可靠。

可用于开流粉磨，也使用于与选粉机组成的循环圈流粉磨,球磨机广泛应用于粉磨生产线包括：卧式、硅酸盐、新型建筑材料、耐火材料、肥料黑色和有色金属的选矿，玻璃陶瓷等, 卧式球磨机主要用于卧式厂成品及原料的粉磨，也使用与冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料

卧式球磨机的工作原理：

本机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。可有多仓选择，根据物料不同可选择不同内衬，总之可以按照客户的要求定做等。

注：卧式球磨机和球磨机、水泥球磨机、金属镁球磨机等的工作原理相同

河南郑矿机器服务保障

售前服务：

　为您提供卧式球磨机项目设计、工艺流程设计，适合您的机器设备选购方案的制定，根据您的特殊需求，设计制造产品，为您培训技术操作，解决后顾之忧。

售中服务：

　　陪您一起完成对设备的验收，协助拟订施工方案和详细流程。

售后服务：

　　公司派技术人员到现场指导设备安装、调试现场及培训操作人员！

技术参数(参考,可按要求定做)

以下卧式球磨机技术参数表包含了卧式球磨机产品规格、磨机形式、传动形式、减速机、电机功率、生产能力、重量等技术数据。

当卧式球磨机技术参数发生变动时，以改变后的为准。
