设备名称：间歇球磨机

间歇球磨机设备重要指标A：装料量0.05-18(吨/次)

间歇球磨机设备重要指标B：筒体转速13-50(转/分)

产品简介：间歇球磨机主要用于物料或者矿石的混合、研磨，是河南郑矿机器有限公司生产的主要产品之一，研磨产品的细度均匀、节省动力。既可干磨、也可以湿磨。间歇球磨机可以采用钢衬板或硅石衬板，满足不同需要。电动机自耦减压启动，降低起动电流，其结构分为整体式和独立式。本产品具有投资少，较同类产品节能省电，结构新颖、操作简便、使用安全、节省能源、性能稳定可靠等特点，适合于普通和特殊材料的混合及研磨作业。

间歇球磨机产品用途：

间歇球磨机是物料被破碎之后，再进行粉碎的关键型设备。间歇球磨机广泛应用于矿山、水泥，硅酸盐制品，新型建筑材料、耐火材料、化肥、黑色与有色金属选矿以及玻璃陶瓷等生产行业，可对各种矿石和其它可磨性物料进行干式或湿式粉磨。间歇球磨机也可采用于湿法间歇作业，用于长石、石英、粘土等陶瓷原料的细磨和混合，出料、泥浆料度可通过1000孔筛，该机高细磨粉机械、物料应在中碎细度状态入磨才有最高的粉磨效率和经济效益。

间歇球磨机的性能特点：

1.中空轴采用铸钢件，内衬可拆换，对物料适应性强、研磨度强

2.能连续生产、工作周期长

3.对物料的破碎比大

4.易于调速粉磨产品的细度

5.回转大齿轮采用铸件滚齿轮加工，筒体内镶有耐磨衬板，具有良好的耐磨性。

6.本机运转平稳，工作可靠。

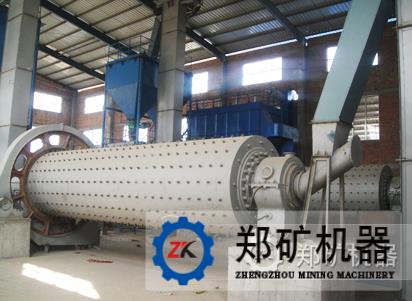

产品优势：

1、间歇球磨机技不仅能干法生产也可以湿法生产，还可以粉磨和烘干同时进行作业。

2、公司可根据用户的特殊要求设计各类非标间歇球磨机。

3、河南郑矿机器有限公司可生产150t/h的超大型球磨机。欢迎选购

间歇球磨机结构组成：

间歇球磨机由给料部、出料部、回转部、传动部（减速机，小传动齿轮，电机，电控）等主要部分组成。中空轴采用铸钢件，内衬可拆换，回转大齿轮采用铸件滚齿加工，筒体内镶有耐磨衬板，具有良好的耐磨性。本机运转平稳，工作可靠；可用于开流粉磨，也使用于与选粉机组成的循环圈流粉磨,球磨机广泛应用于粉磨生产线包括：间歇、硅酸盐、新型建筑材料、耐火材料、肥料黑色和有色金属的选矿，玻璃陶瓷等, 间歇球磨机主要用于间歇厂成品及原料的粉磨，也使用与冶金、化工、电力等工矿企业粉磨各种矿石及其它可磨性物料。

间歇球磨机的分类：

一、根据磨矿提质的类型可以分为：

　　（1）球磨机介质为金属球（钢球或铸铁球）。

　　（2）棒磨机介质为钢棒。

　　（3）砾磨机以砾石作为磨矿介质。

　　（4）自磨机靠矿石的大块作磨矿介质，有时也加入少量的钢球。

　　二、根据排矿方式可以分为：

　　（1）溢流型磨矿机它是通过排矿端的中空轴颈自由溢出矿浆的。

　　（2）格子型球磨机它是借助安装在排料端的格子板上的孔隙进行排料的。

　　（3）周边排料式磨矿机它是通过筒体周边排料。

　　三、根据筒体形状的不同可以分为：

　　（1）短筒型磨矿机L/D≤1。0—1。5（L为磨机的长度。D为磨矿机的直径）。

　　（2）长筒型磨矿机，L/D≥1。5。当L/D为5—6时，则称为管磨机，在其内部又分为几个室，称多室磨矿机，一般多用于水泥工业。

注：根据物料及排矿方式，可选择干式球磨机和湿式格子型球磨机。

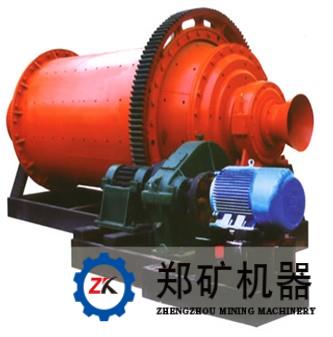

间歇球磨机的工作原理：

间隙球磨机为卧式筒形旋转装置，外沿齿轮传动，两仓，格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓，该仓内有阶梯衬板或波纹衬板，内装不同规格钢球，筒体转动产生离心力将钢球带到一定高度后落下，对物料产生重击和研磨作用。物料在第一仓达到粗磨后，经单层隔仓板进入第二仓，该仓内镶有平衬板，内有钢球，将物料进一步研磨。粉状物通过卸料箅板排出，完成粉磨作业。可有多仓选择，根据物料不同可选择不同内衬，总之可以按照客户的要求定做等。

间歇球磨机技术参数(参考,可按要求定做)：

间歇球磨机技术参数
