破碎机

破碎机

产品介绍破石机是矿山破碎主要设备,其应用领域广,适用物料多,我公司生产的破石机分为多种系列,目前常用破石机械有鄂式破碎机、反击式破碎机、锤式破碎机、和辊式破碎机。

产能:3-500(m³/h)

型号:PE-250×400-PEX-300×1300

范围矿山、矿业、矿石、冶金、建筑、建材、化工、公路、铁路、水利、高速公路、能源、水泥、砖瓦、煤炭、电力、轻工、硅酸盐、矿炼焦厂


突出优势

★、河南郑矿机器有限公司专业试生产矿业破碎机,主要设备有PE/PEX破碎机、PF反击式破碎机、★PCH环锤式破碎机....等破碎设备

★、矿山破碎机分类

★颚式破碎机 ★反击式破碎机 ★环锤式破碎机 ★液压圆锥破碎机
★立式冲击式破碎机 ★辊式破碎机 ★锤式破碎机 ★复合式破碎机
★圆锥式破碎机 ★双级破碎机 ★旋回式破碎机 ★移动式破碎机
★笼式破碎机

★、矿山破碎机特点

(一)PE、PEX颚式破碎机

★、噪音低,粉尘少
★、生产效率高,破碎比大,产品粒度均匀,能耗低
★、垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性
★、颚板采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等特点
★、结构简单,工作可靠,运营费用低,润滑系统安全可靠,部件更换方便
★、采用了无摩擦破碎机理,物料在破碎过程中,颚板对物料的作用为纯挤压力而无相对滑动,因此颚板使用寿命长
★、对前板进行了结构优化,使得破碎腔加深而且无死区,物料受破碎的次数增加,动颚部的行程加大,排料顺畅,破碎能力也得到提高

颚式破碎机结构

(二)PF反击式破碎机

结构简单、破碎比大、★能耗低、产量高、★重量轻、破碎后、成品呈立方形

反击式破碎机

(三)PCH环锤式破碎机

★PCH换锤式破碎机用于破碎各种中硬且磨蚀性弱的物料,其物料的抗压强度不超过100MPa。含水率小于15%。被破碎物料可以是煤、盐、白垩、石膏、石灰石等。还可用于破碎纤维结构、弹性结构和任性较强的碎木头、纸张或破碎石棉的废料以回收石棉纤维特点是:节能,出料粒度好,噪音低,出料口筛孔可调整,筛板为锰13铸钢筛板使用时间长。

PCH环锤式破碎机

工作原理

(一)PE、PEX颚式破碎机工作原理

、在将巨大石块破碎成小石块的过程中,第一道破碎机通常称为“主”破碎机。为颚式破碎机喂料时,物料从顶部入口倒入含有鄂齿的破碎室。鄂齿以巨大力量将物料顶向室壁,将之破碎成更小的石块。支持鄂齿运动的是一根偏心轴,此轴贯穿机身构架。偏心运动通常由固定在轴两端的飞轮所产生。飞轮和偏心支持轴承经常采用球面滚子轴承,轴承的工作环境极为苛刻。轴承必须承受巨大的冲击载荷,磨蚀性污水和高温。尽管此工作环境极为苛刻,颚式破碎机需非常可靠地工作,这是保证生产效率的关键一环。



(二)PF反击式破碎机工作原理



★、高速旋转的转子上,并沿着破碎腔按不同角度布置若干块反击板。物料进入板锤的作用区时先受到板锤的第一次冲击而初次破碎,并同时获得动能,高速冲向反击板。物料与反击板碰撞再次破碎后,被弹回到板锤的作用区,重新受到板锤的冲击。如此反复进行,直到被破碎成所需的粒度而排出机外。与锤式破碎机相比,反击式破碎机的破碎比更大,并能更充分地利用整个转子的高速冲击能量。但由于板锤极易磨损,它在硬物料破碎的应用上也受到限制,通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。

(三)PCH环锤式破碎机工作原理

(一)PE、PEX颚式破碎机结构

鄂式破碎机结构图

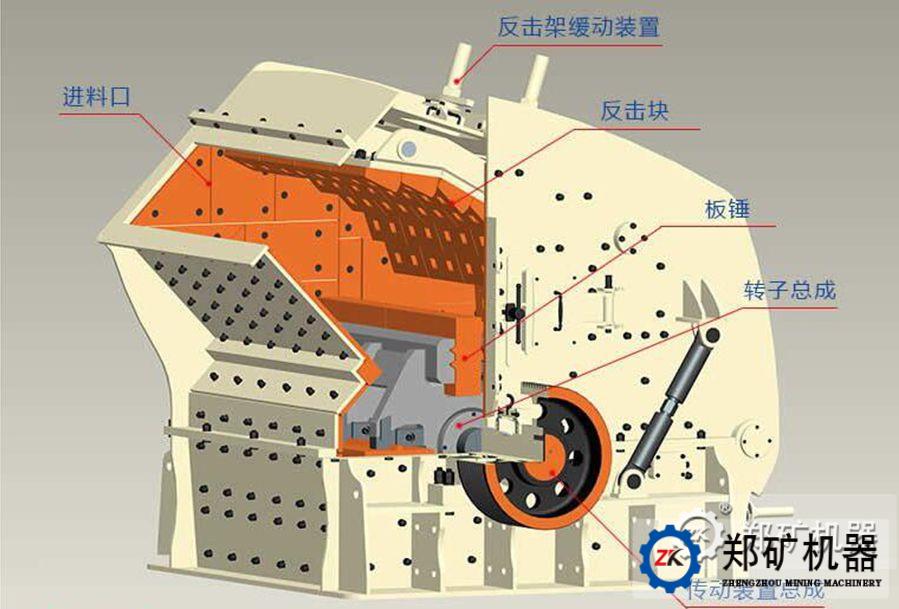

(二)PF反击式破碎机结构

(三)PCH环锤式破碎机结构

PCH环锤破碎机

技术参数

(一)PE、PEX颚式破碎机技术参数

型号规格

进料口尺寸(mm)

最大给料粒度(mm)

排料口调整范围(mm)

处理能力(m³/h)

功率(kW)

重量(t)

PE-250×400

250×400

210

20~60

3~13

15

2.8

PE-400×600

400×600

340

40~100

10~35

30

6.5

PE-500×750

500×750

425

50~100

25~60

55

10.6

PE-600×900

600×900

500

65~180

30~85

55~75

15.5

PE-750×1060

750×1060

630

80~180

72~150

90~110

28

PE-800×1060

800×1060

680

100~200

85~143

90~110

30

PE-870×1060

870×1060

750

170~270

145~235

90~110

30.5

PE-900×1060

900×1060

780

200~290

170~250

90~110

31

PE-900×1200

900×1200

780

95~255

100~240

110~132

49

PE-1000×1200

1000×1200

850

195~280

190~275

110~132

51

PE-1200×1500

1200×1500

1020

150~300

250~500

160

100.9

PEX-150×500

150×500

120

10~40

3~15

11

2.5

PEX-150×750

150×750

120

10~40

5~16

18.5

3.5

PEX-250×750

250×750

210

15~50

8~35

30

5.8

PEX-250×1000

250×1000

210

15~50

13~45

37

6.4

PEX-250×1200

250×1200

210

15~50

13~50

37

7.7

PEX-300×1300

300×1300

250

15~50

20~60

75

11

(二)PF反击式破碎机技术参数

型号

规格

进料口尺寸(mm)

最大进料尺寸(mm)

产量(t/h)

功率(kW)

外形尺寸(mm)

重量(t)




PF-0807

φ850×700

400×730

300

15~30

30~45

2210×1490×2670

8.1



PF-1007

φ1000×700

400×730

300

30~50

37~55

2400×1558×2670

9.5



PF-1010

φ1000×1050

400×1080

350

50~80

55~75

2400×2250×2820

12.2



PF-1210

φ1250×1050

400×1080

350

70~120

110~132

2690×2338×2890

14.9



PF-1214

φ1250×1400

400×1430

350

130~180

132~160

2690×2688×2890

18.6



PF-1310

φ1300×1050

490×1170

400

80~140

110~160

2780×2478×2855

16.2



PF-1315

φ1320×1500

860×1520

500

160~250

180~260

3096×3273×3067

19.3



PF-1415

φ1450×1500

1145×1520

950

220~450

220~315

3745×3022×3519

27.0



PF-1520

φ1520×2000

830×2050

700

300~550

315~440

3581×3560×3865

36.5



(三)PCH环锤式破碎机技术参数

型号

进料粒度(mm)

出料粒度
(mm)

转子转速
(r/min)

产量(t/h)

功率(kW)

PCH400×400

≤200

<30

970

16-25

11

PCH600×400

≤200

<30

970

22-23

15

PCH600×600

≤200

<30

980

30-60

30

PCH800×800

≤200

<30

740

70-105

45

PCH1000×1000

≤300

<30

740

160-200

90

PCH1000×1600

≤300

<30

740

300-350

155

PCH1200×1600

≤350

<30

740

620-800

355

PCH1300×2200

≤400

<30

595

800

400
