陶粒砂，又名石油压裂支撑剂，是一种采用铝矾土、锰粉、外加剂为原料，经过破碎、烘干、配料、成球、煅烧、冷却、筛分而成的新型材料。陶粒砂具有强度高、抗压耐磨、圆度高、抗震性、抗渗透性好等优点，已被广泛应用。郑矿机器针对石油压裂支撑剂行业需求设计的陶粒砂生产线具有生产效率高、全自动化控制、无粉尘污染等特点。
主要设备：烘干机、球磨机、制粒机、回转窑、冷却机、破碎机、回转筛
产能：1-10万吨/年
燃料：天燃气、燃油或固体燃料

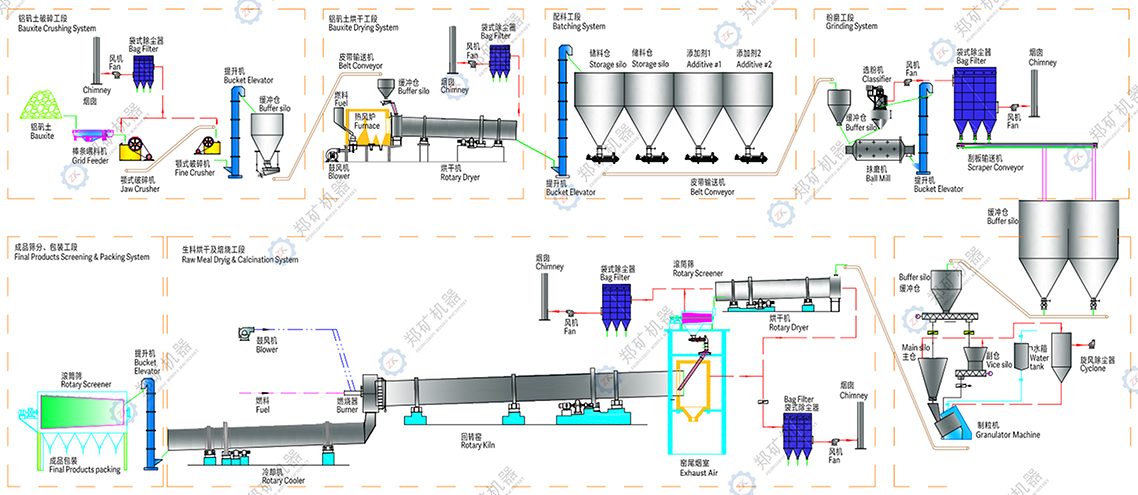

将进厂粒度为300~500mm的铝矾土原料，破碎后送入单筒烘干机进行烘干，然后与锰粉、外加剂等经过配料站，进入带有*涡流选粉机的粉磨系统制备细度400目以上的生料粉，采用郑矿机器研制的新型制粒机，加水后将生料粉制成粒度合格的球粒。球粒进入窑尾设置的烘干机，利用窑尾废气的余热，使球粒的水分降低，然后经过筛分进入回转窑进行煅烧。煅烧好的陶粒砂经单冷机冷却后通过圆筒筛进行筛分，合格的不同粒径分别包装后出厂，不合格的球粒返回到粉磨系统。回转窑煅烧的燃料可采用燃气、燃油或固体燃料等。
备注：如想了解详细生产工艺流程（或：获取高清流程图），请在线咨询或联系我们：156 1765 6612（同微信号）！
| 指标名称 | 单位 | 数量 | |||
| 产能 | t/a（吨/年） | 10000 | 20000 | 30000 | 50000 |
| 低密度高强度比例 | % | 80 | 80 | 80 | 80 |
| 主要原材料用量 | |||||
| 铝矾土 | t/a | 10400 | 20800 | 31200 | 52000 |
| 锰粉 | t/a | 200 | 400 | 600 | 1000 |
| 外加剂 | t/a | 1000 | 2000 | 3000 | 5000 |
| 动力消耗 | |||||
| 新水 | t/a | 3000 | 6000 | 9000 | 15000 |
| 电力 | kWh/a | 2800000 | 5600000 | 8400000 | 14000000 |
| 天然气 | Nm3/a | 1800000 | 3600000 | 5400000 | 9000000 |
| 总图运输 | |||||
| 占地面积 | m2 | 30000 | 45000 | 61000 | 75000 |
| 定员 | No. | 50 | 80 | 110 | 145 |
| 经济指标 | |||||
| 项目投资 | Million (CNY) | 9.6 | 15 | 18 | 27 |
| 投资利润率 | % | 84 | 84 | 84 | 84 |
| 投资回收期（税后） | Year | 1.53 | 1.53 | 1.53 | 1.53 |
主要设备：烘干机、球磨机、制粒机、回转窑、冷却机、破碎机、回转筛
主要优势
1、设备先进：由河南郑矿机器有限公司开发研制的陶粒砂制粒机是陶粒行业制粒的专用设备，具有生产效率高、全自动化控制、无粉尘污染等特点；
2、可进行制粒实验：拥有一整套制粒实验生产线，能够对客户的来料进行实验，找出该种物料的制粒工艺，给实际生产做指导；
3、环保无污染：郑矿机器的石油陶粒生产线除尘系统采用自动化控制系统的设计，除尘效果达到标准。
